벤츄레이터에서 소리가 나거나 환풍이 안 될 때 — 무동력흡출기 세 방식과 교체
옥상의 벤츄레이터에서 소리가 나거나 실내 환풍이 잘 안 된다면 교체를 볼 때입니다. 벤츄레이터는 무동력흡출기라고도 하며, 건물 환풍시설 배관의 공기가 원활하게 흐르도록 돕는 장치입니다. 베르누이의 법칙을 응용해 자동으로 공기를 흐르게 하고, 상부 공기를 환기시켜 실내 환기를 해 줍니다. 유체는 빠르게 흐르면 압력이 줄면서 다른 공기를 빨아들이고, 느리게 흐르면 압력이 늘면서 뱉어 냅니다. 흡출식 벤츄레이터는 세 가지가 있습니다. 모터가 달린 자동식은 환기 성능이 강력하지만 모터 소음이 있고 고장 나면 교체가 부담스럽습니다. 베어링만 달린 회전식은 회전 날개 덕분에 순환이 빠르지만 밖에 드러난 베어링에서 소음이 날 수 있습니다. 베어링도 없는 자동흡출식은 더운 공기가 위로 향하는 원리를 이용해 베어링 고장 없이 오래 쓸 수 있지만, 환기 성능은 적당한 정도입니다. 이번 현장은 서울 상계역 인근 빌딩 옥상이었고, 1명이 1시간에 벤츄레이터를 교체했습니다.
| 작업 | 환풍기·후드 배관 설치 |
|---|---|
| 건물 | 빌라 |
| 지역 | 서울 노원구 |
| 걸린 시간 | 당일 |
| 인원 | 1명 |
현장 상황

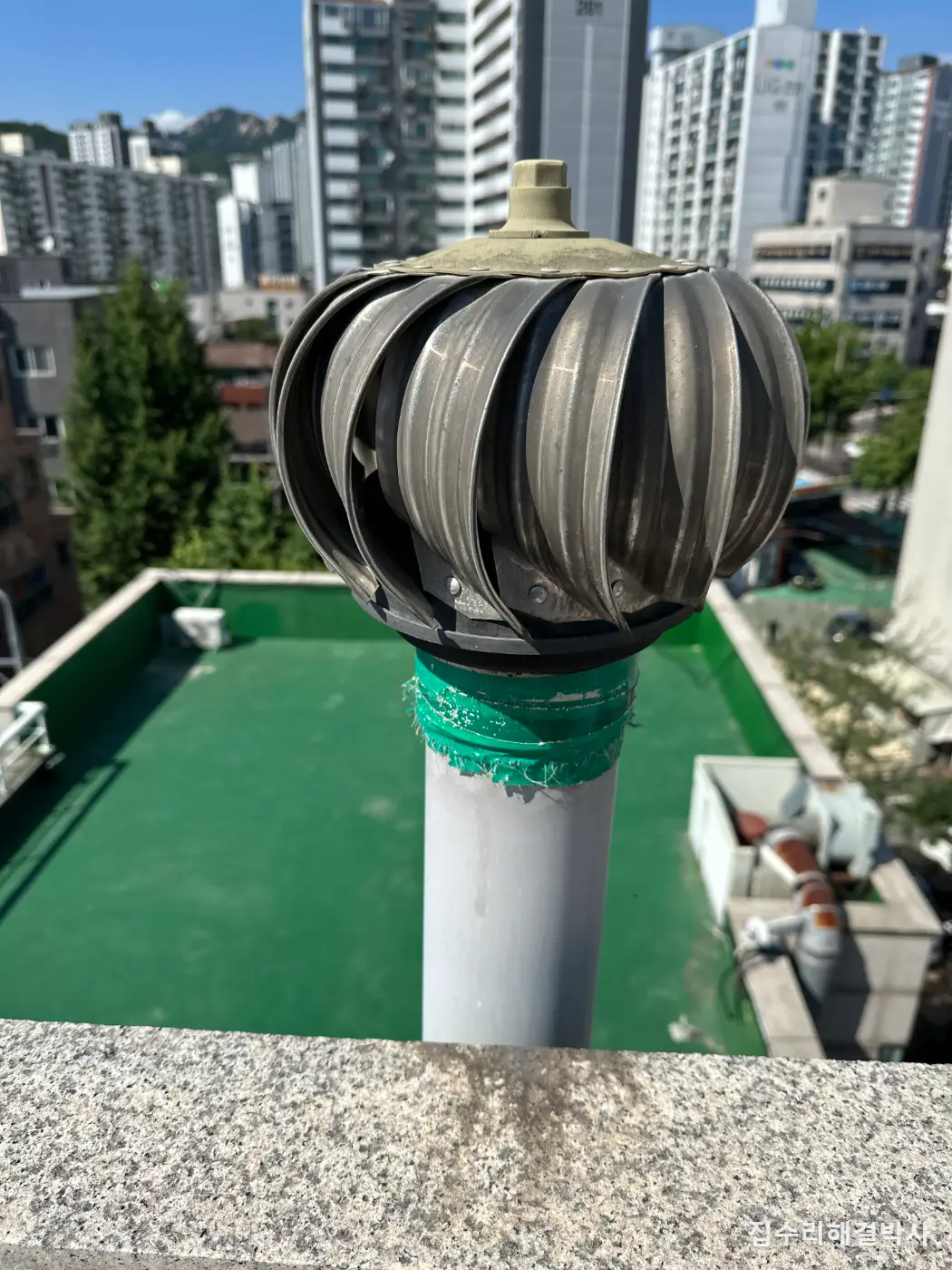

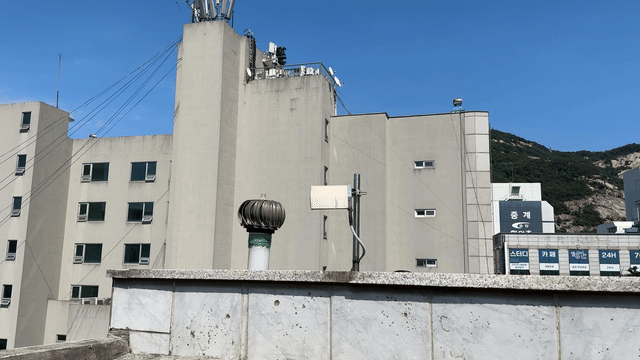

서울 상계역 인근 빌딩 옥상의 벤츄레이터 현장입니다. 벤츄레이터는 무동력흡출기라고도 합니다. 건물 환풍시설 배관의 공기가 원활하게 흐르도록 하는 장치입니다.
흡출은 베르누이의 법칙을 응용한 것입니다. 유체가 빠르게 흐르면 압력이 감소하고, 압력이 감소하면서 다른 공기를 빨아들입니다. 느리게 흐르면 압력이 증가해 뱉어 냅니다. 이 원리로 자동으로 공기를 흐르게 해서 상부 공기를 환기시키고, 그것이 실내 환기로 이어집니다.
공기가 들어오고 나가는 길이 왜 중요한지는 이동형 에어컨을 보면 알 수 있습니다. 이동형 에어컨에 입출 벤트를 설치하지 않으면 에어컨이 방 안 공기를 내뿜기만 합니다. 그러면 더운 공기가 여러 틈 사이로 오히려 실내로 들어옵니다. 그래서 공기 입출구 작업을 따로 하는 것입니다.
이 공사에서 되고 안 되고를 가르는 것은 어떤 방식의 벤츄레이터를 고르느냐입니다. 흡출식 벤츄레이터는 세 가지이고, 방식마다 장점과 단점이 분명합니다.
시공 사진
작업 과정
- 증상을 확인했습니다. 실내 환풍이 잘 안 되는지, 벤츄레이터에서 소리가 나는지를 봅니다. 이 두 가지가 교체를 볼 신호입니다.
- 어떤 방식인지 확인했습니다. 모터가 달린 자동식, 베어링만 달린 회전식, 베어링도 없는 자동흡출식 중 무엇인지에 따라 소리가 나는 자리가 다릅니다. 모터식은 모터 소음, 회전식은 밖에 드러난 베어링에서 소음이 날 수 있습니다.
- 환기 성능을 앞에 둘 때를 따졌습니다. 모터가 달린 자동식은 환기 성능이 강력하고, 베어링만 달린 회전식은 회전 날개 덕분에 순환이 빠릅니다. 다만 자동식은 모터 소음과 고장 시 교체 부담이, 회전식은 밖에 드러난 베어링 소음이 따를 수 있습니다.
- 오래 쓰는 것을 앞에 둘 때를 따졌습니다. 베어링도 없는 자동흡출식은 더운 공기가 위로 향하는 원리를 이용해 베어링 고장이 없고 오래 쓸 수 있습니다. 대신 환기 성능은 적당한 정도입니다.

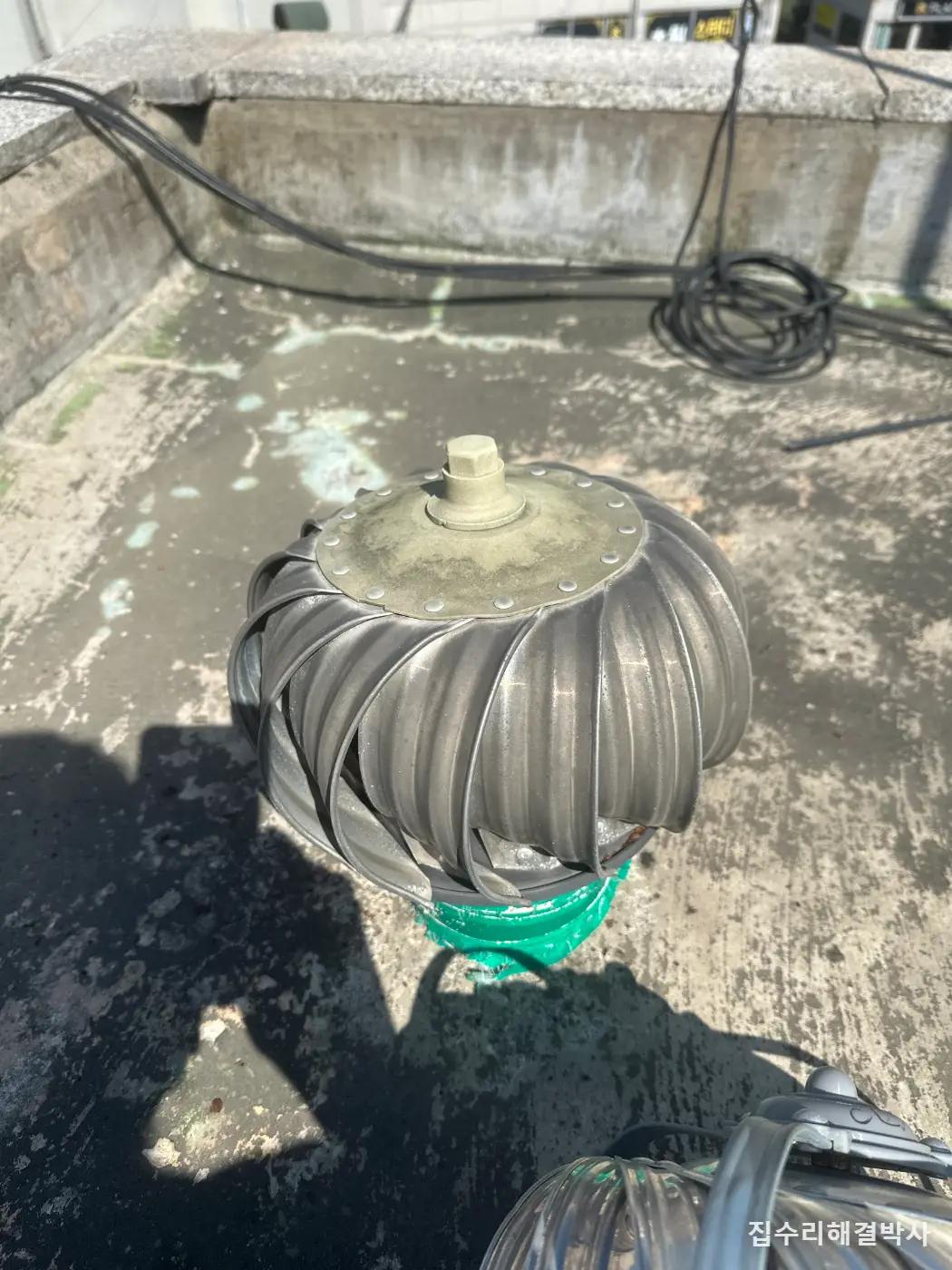

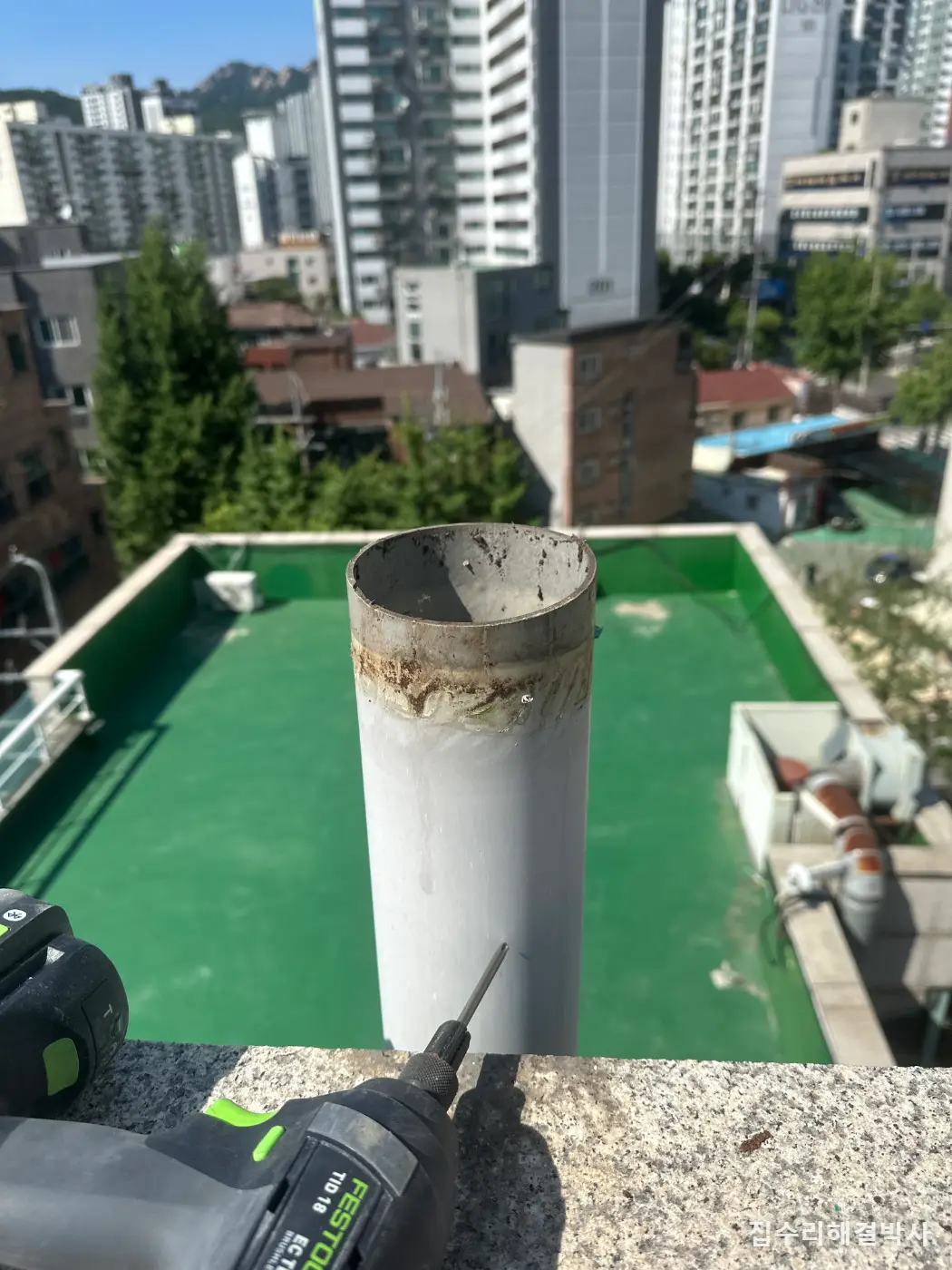

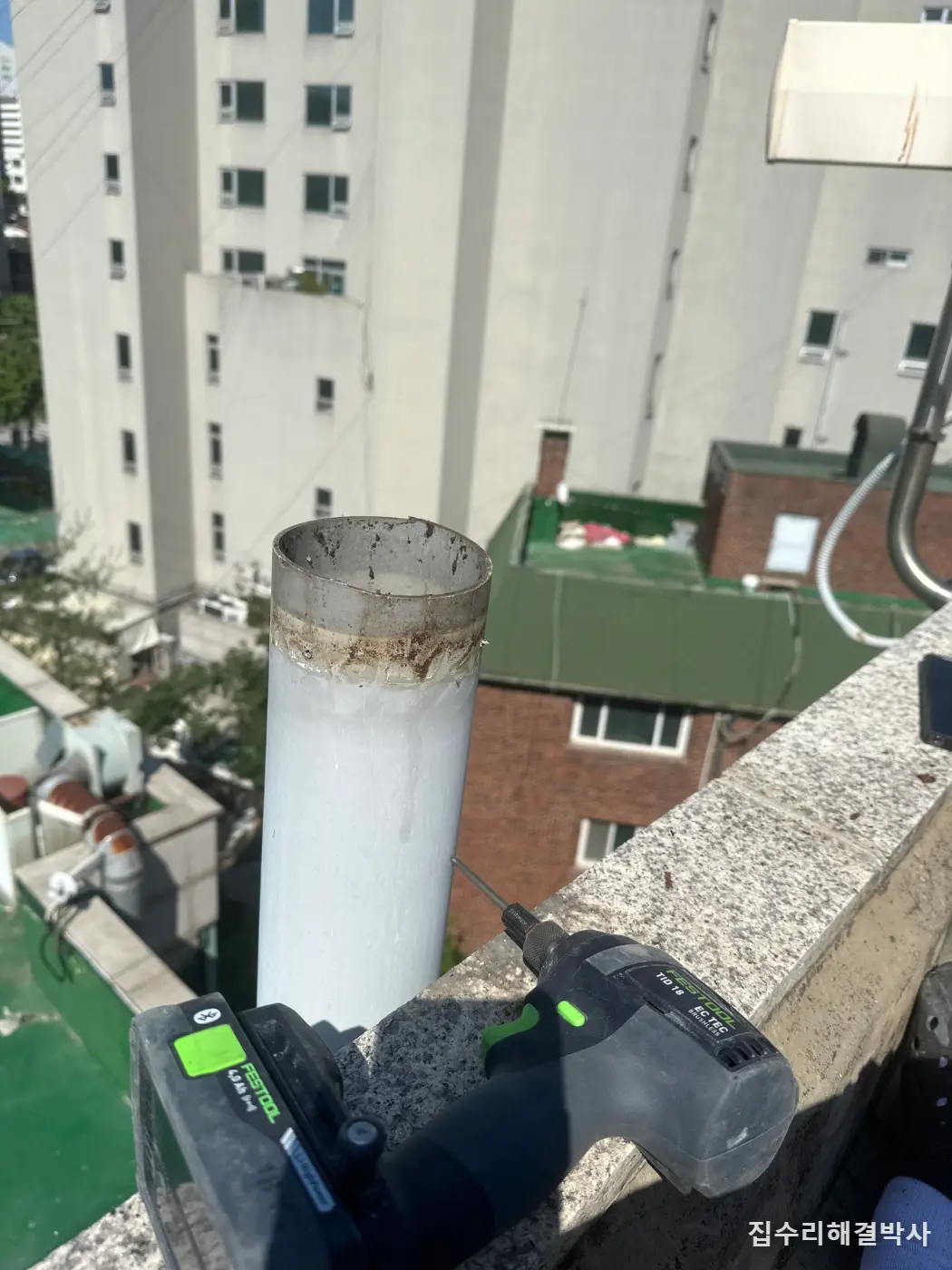

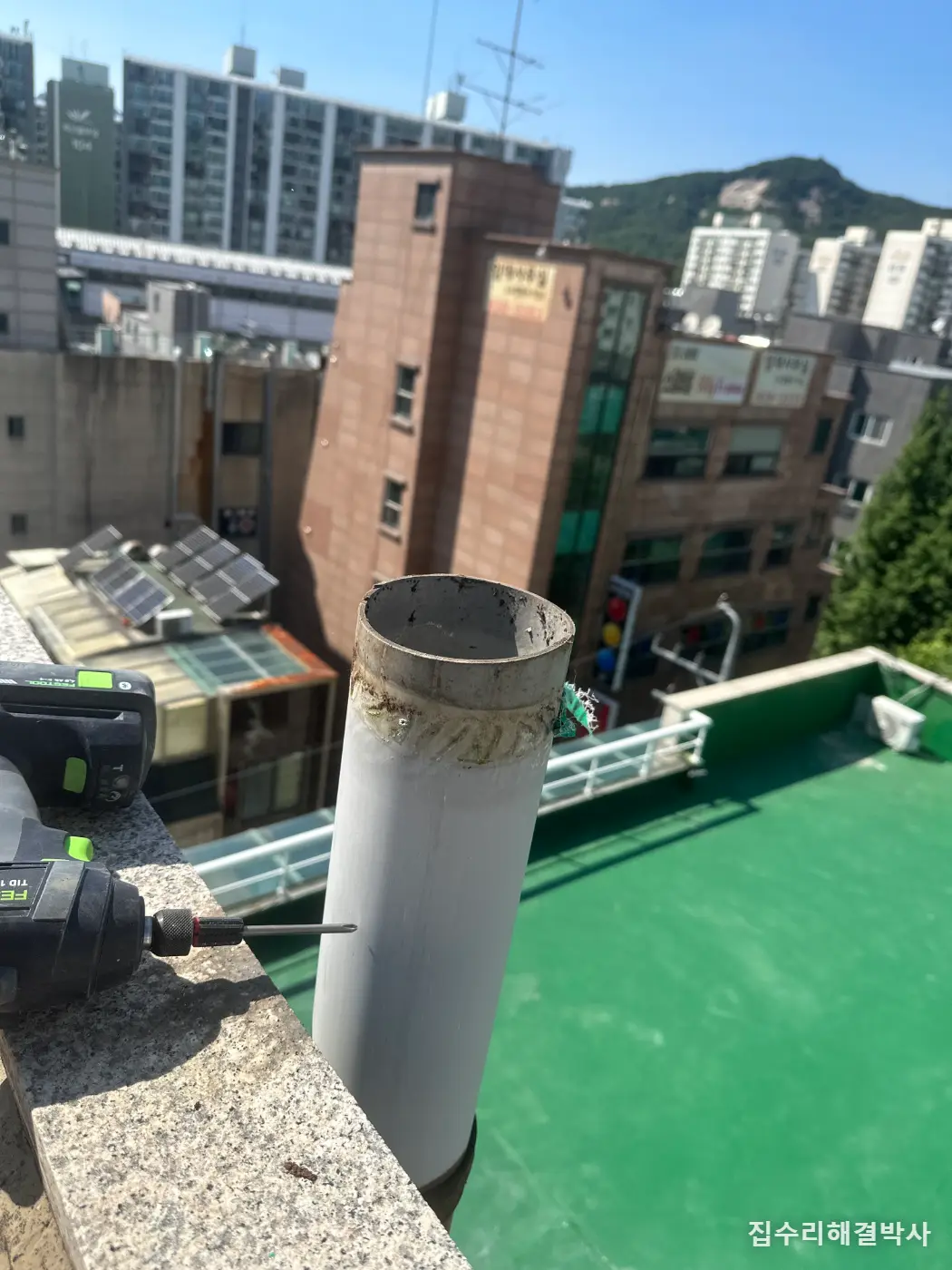

- 기존 벤츄레이터를 배관에서 떼어냈습니다. 벤츄레이터는 건물 환풍시설 배관 위에 달리는 장치라, 기존 것을 떼어내야 같은 배관 자리에 새것을 달 수 있습니다.

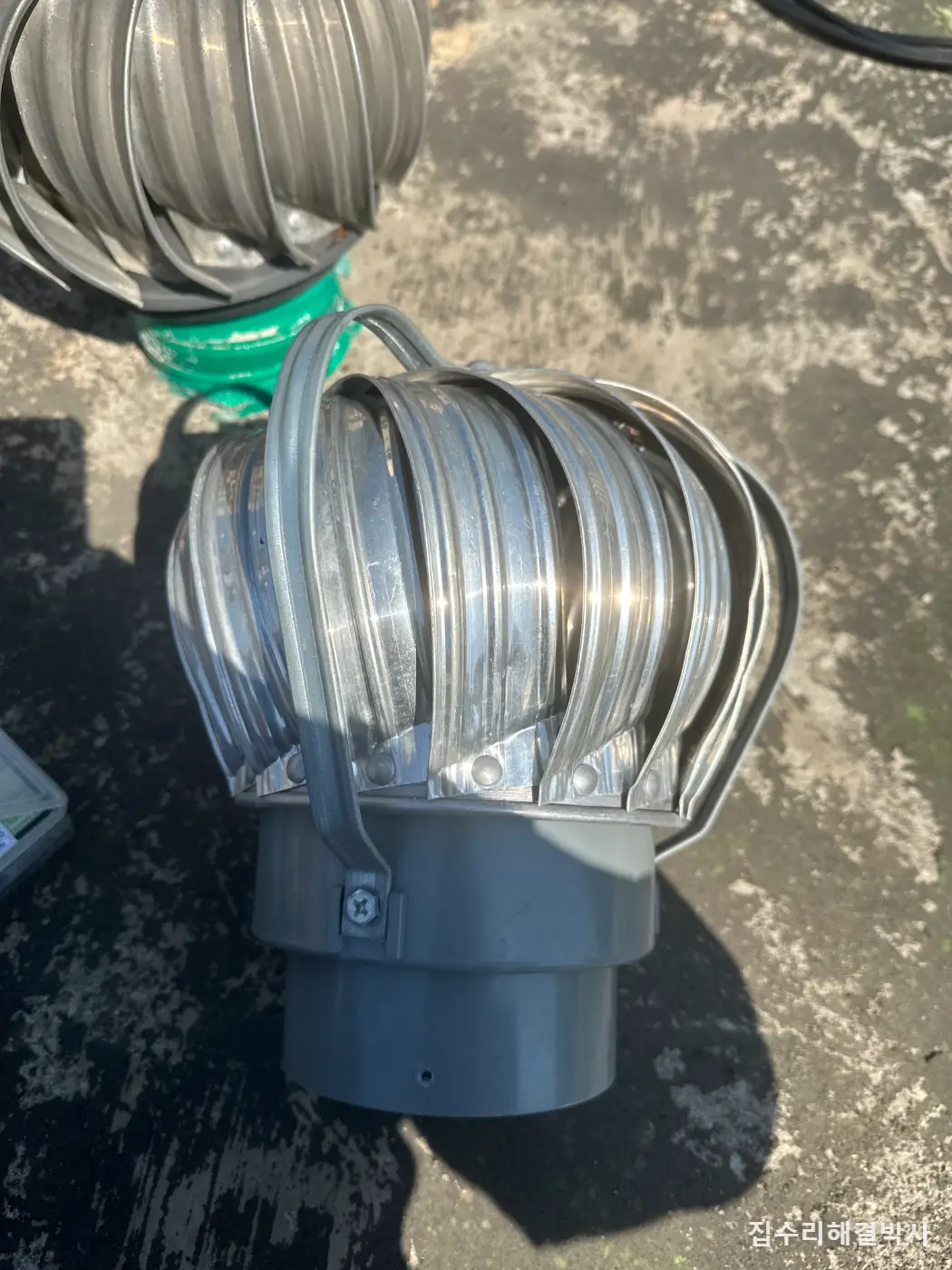

- 새 벤츄레이터를 그 배관에 달았습니다. 벤츄레이터는 건물 환풍시설 배관의 공기 흐름을 돕는 장치라, 여기가 제 역할을 못 하면 실내 환풍이 잘 안 됩니다.
비용이 갈리는 지점
- 방식 — 모터가 달린 자동식, 베어링만 달린 회전식, 베어링도 없는 자동흡출식 중 무엇으로 바꾸느냐에 따라 달라집니다.
- 모터식의 고장 — 모터가 달린 자동식은 고장 나면 교체 부담이 큰 쪽입니다.
- 소음 원인 — 모터 소음인지, 밖에 드러난 베어링 소음인지에 따라 바꿀 방식이 달라집니다.
- 개수 — 옥상에 달린 벤츄레이터가 몇 개인지에 따라 달라집니다.
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리

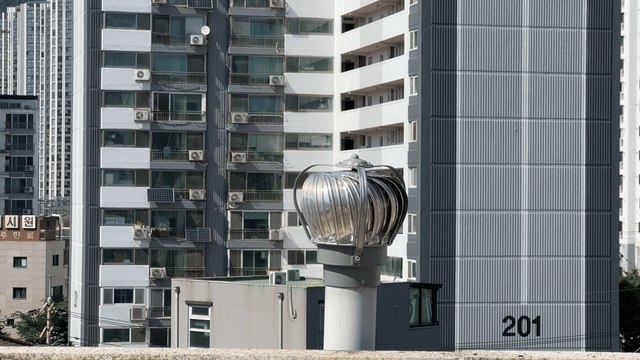

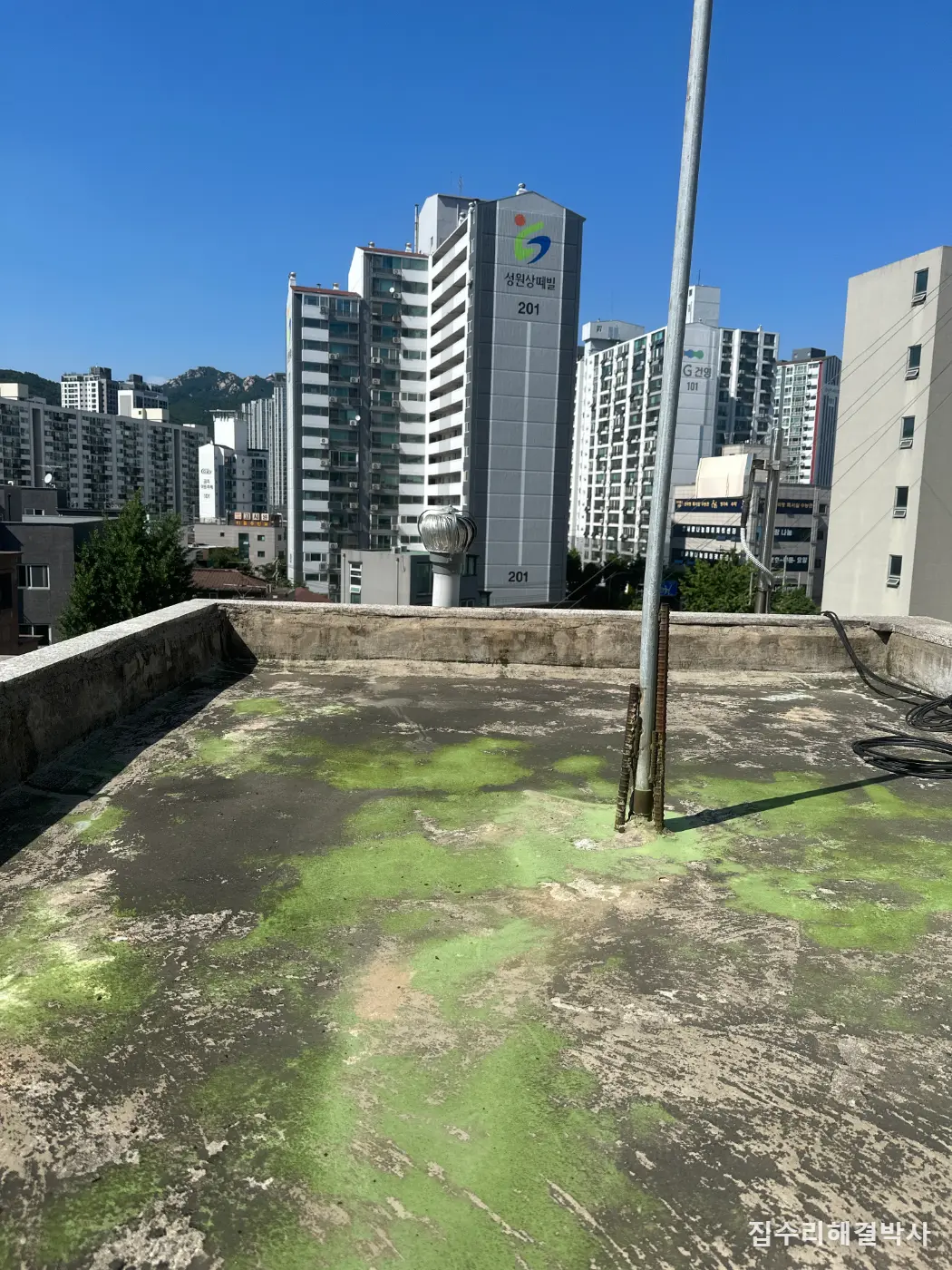

1명이 1시간에 마쳤습니다. 서울 상계역 인근 빌딩 옥상의 벤츄레이터를 교체했습니다.
이 공사에서 결과를 가르는 것은 방식 선택입니다. 모터가 달린 자동식은 환기 성능이 강력하지만 모터 소음이 있고 고장 나면 교체가 부담스럽습니다. 베어링만 달린 회전식은 순환이 빠르지만 밖에 드러난 베어링에서 소음이 날 수 있습니다. 베어링도 없는 자동흡출식은 베어링 고장이 없어 오래 쓰지만 환기 성능은 적당한 정도입니다. 건물에 무엇이 더 중요한지에 따라 고르는 것이 달라집니다.
눈에 안 보이지만 나중에 문제가 되는 것은 소리입니다. 벤츄레이터에서 소리가 나기 시작하면 모터 쪽인지, 밖에 드러난 베어링 쪽인지를 먼저 봅니다. 소리가 나거나 실내 환풍이 잘 안 된다면 그때 연락 주시면 됩니다.
이 시공에서 자주 나온 질문
벤츄레이터가 뭔가요?
건물 환풍시설 배관의 공기가 원활하게 흐르도록 돕는 장치입니다. 무동력흡출기라고도 합니다. 베르누이의 법칙을 응용해 자동으로 공기를 흐르게 하고, 상부 공기를 환기시켜 실내 환기를 해 줍니다.
전기 없이 어떻게 공기를 빼나요?
공기가 흐를 때 생기는 압력 차이를 이용합니다. 유체가 빠르게 흐르면 압력이 감소하면서 다른 공기를 빨아들이고, 느리게 흐르면 압력이 증가해 뱉어 냅니다. 이 베르누이의 법칙으로 공기를 흐르게 합니다. 다만 세 가지 방식 중 모터가 달린 자동식은 모터를 씁니다.
벤츄레이터에서 소리가 나는데 그냥 둬도 되나요?
교체를 보시는 편이 낫습니다. 모터가 달린 자동식은 모터 소음, 베어링만 달린 회전식은 밖에 드러난 베어링에서 소음이 날 수 있습니다. 소리가 나는 것과 실내 환풍이 잘 안 되는 것, 이 두 가지가 교체를 볼 신호입니다.
어떤 방식이 좋은가요?
무엇을 앞에 두느냐에 따라 다릅니다. 환기 성능은 모터가 달린 자동식이 강력하지만 모터 소음이 있고 고장 나면 교체가 부담스럽습니다. 회전식은 순환이 빠르지만 베어링 소음이 날 수 있습니다. 자동흡출식은 베어링 고장이 없어 오래 쓰지만 환기 성능은 적당한 정도입니다.
베어링도 없는데 어떻게 공기가 빠지나요?
더운 공기가 위로 향하는 원리를 이용합니다. 자동흡출식은 이 원리로 공기를 빼기 때문에 베어링 고장이 없어 오래 쓸 수 있습니다. 대신 환기 성능은 적당한 정도입니다.
인터넷에서 본 벤츄레이터와 왜 다른가요?
흡출식 벤츄레이터는 세 가지 방식으로 나뉩니다. 모터가 달렸는지, 베어링만 달렸는지, 베어링도 없는지에 따라 환기 성능과 소음, 고장 나는 자리가 다릅니다. 비교하실 때 어떤 방식인지부터 보시면 됩니다.
이동형 에어컨에도 입출구 작업이 필요한가요?
필요합니다. 이동형 에어컨에 입출 벤트를 설치하지 않으면 방 안 공기를 내뿜기만 해서, 더운 공기가 여러 틈 사이로 오히려 실내로 들어옵니다. 그래서 공기 입출구 작업을 하는 것입니다.
얼마나 걸리나요?
이번 현장은 1명이 1시간에 마쳤습니다. 바꿀 방식과 옥상에 달린 개수에 따라 달라집니다. 벤츄레이터가 보이게 찍은 옥상 사진과, 소리가 나는지 환풍이 안 되는지 하는 증상, 두 가지만 먼저 알려주시면 됩니다.
이 시공, 영상과 블로그에서 더 보기
증상이 비슷해 보여도 현장 조건에 따라 원인이 다를 수 있습니다. 궁금한 점은 010-7776-1577 로 연락 주시면 됩니다.
