환풍기 없는 빌라 화장실에도 휴젠뜨 노바 설치 — 코어 타공과 전기 이설까지
화장실에 환풍기가 아예 없어도 휴젠뜨 노바를 달 수 있습니다. 벽을 뚫어 배관을 새로 내고 전기를 끌어오면 됩니다. 조건은 두 가지입니다. 화장실 천정 속 높이가 최소 17cm는 나와야 하고, 전기가 필요합니다. 천정 속에 배선이 이미 지나가고 있다면 바로 설치가 됩니다. 휴젠뜨는 상시전원으로 물려야 하는 제품이고, 이건 제품 설명서에도 적혀 있는 내용입니다. 벽은 집진기를 쓰면서 100파이 이상으로 코어 타공하고, 배관은 아연배관에 연장부는 타포린 자바라로 잇습니다. 배관은 안쪽이 위를 향하도록 비틀어 앉혀야 밖에서 물이 타고 들어오지 않습니다. 폼건으로 빈 곳을 채우고, 마지막에 철망이 달린 후드캡을 물려 비둘기나 동물이 배관으로 들어오지 못하게 막습니다. 이번 현장은 추운 겨울, 빌라 2층 화장실이었고 1명이 4시간에 마쳤습니다.
| 작업 | 환풍기·후드 배관 설치 |
|---|---|
| 건물 | 빌라 |
| 지역 | 서울 동대문구 |
| 걸린 시간 | 당일 |
| 인원 | 1명 |
현장 상황

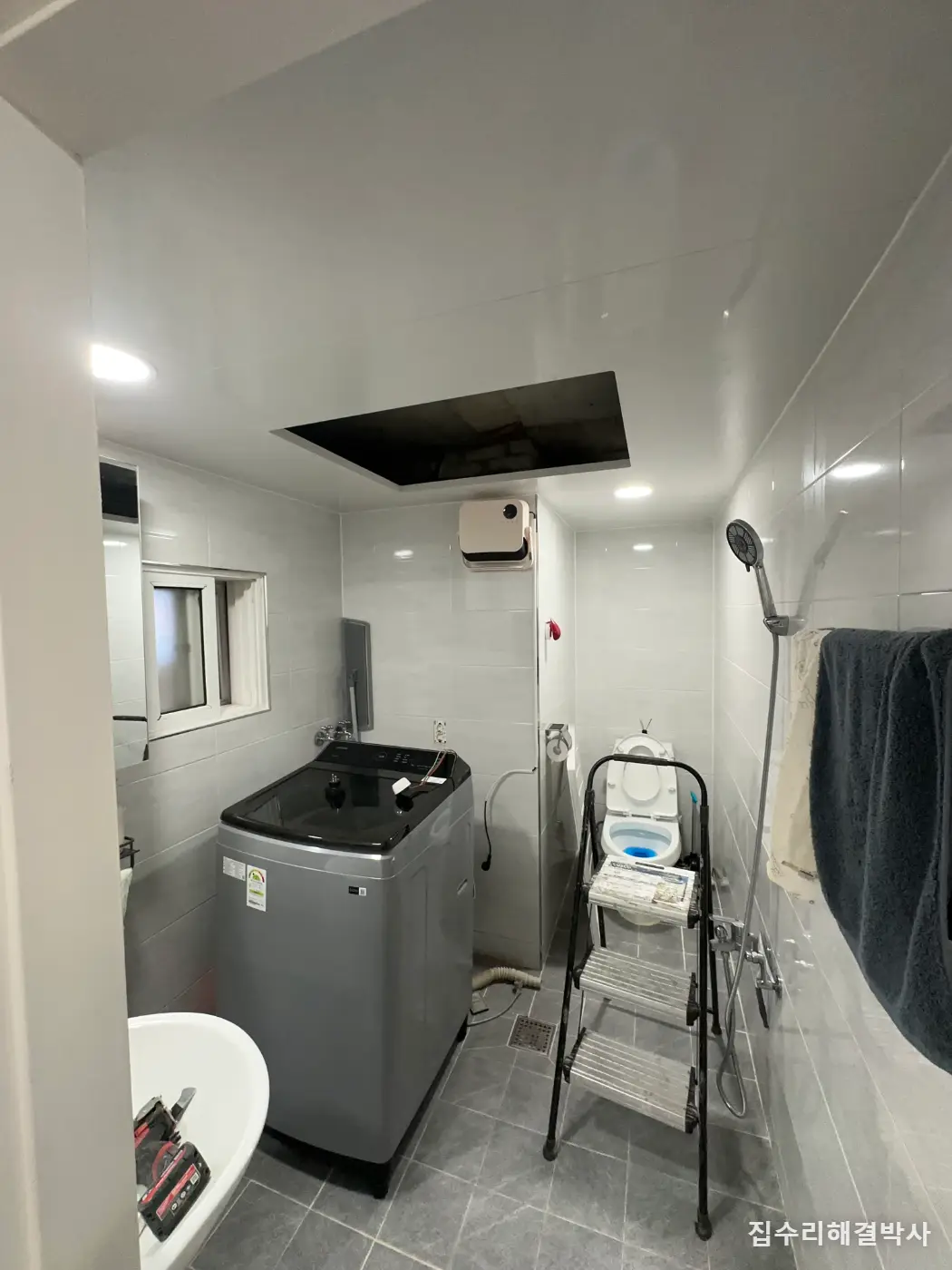

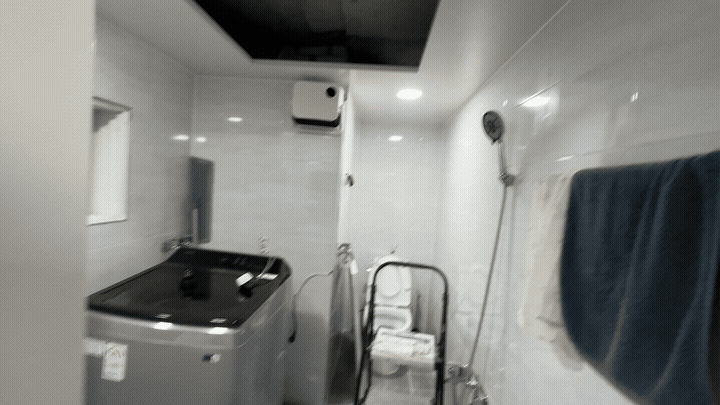

빌라 2층 화장실에 휴젠뜨 노바를 달아달라는 요청이었습니다. 한겨울이었습니다. 그 화장실에는 환풍기가 아예 없었습니다. 배관이 나갈 구멍도, 제품에 물릴 전기도 없다는 뜻입니다. 그래서 코어 타공과 전기 이설까지 함께 요청 주셨습니다.
휴젠뜨를 달 수 있느냐 없느냐는 대부분 이 두 가지에서 갈립니다. 천정 속 높이가 나오느냐, 전기를 끌어올 수 있느냐입니다.
시공 사진
작업 과정
- 천정 속 높이를 먼저 확인했습니다. 최소 17cm 이상 나와야 제품과 배관이 들어갑니다. 천정 속에 전기 배선이 이미 지나가고 있다면 바로 설치로 갑니다.

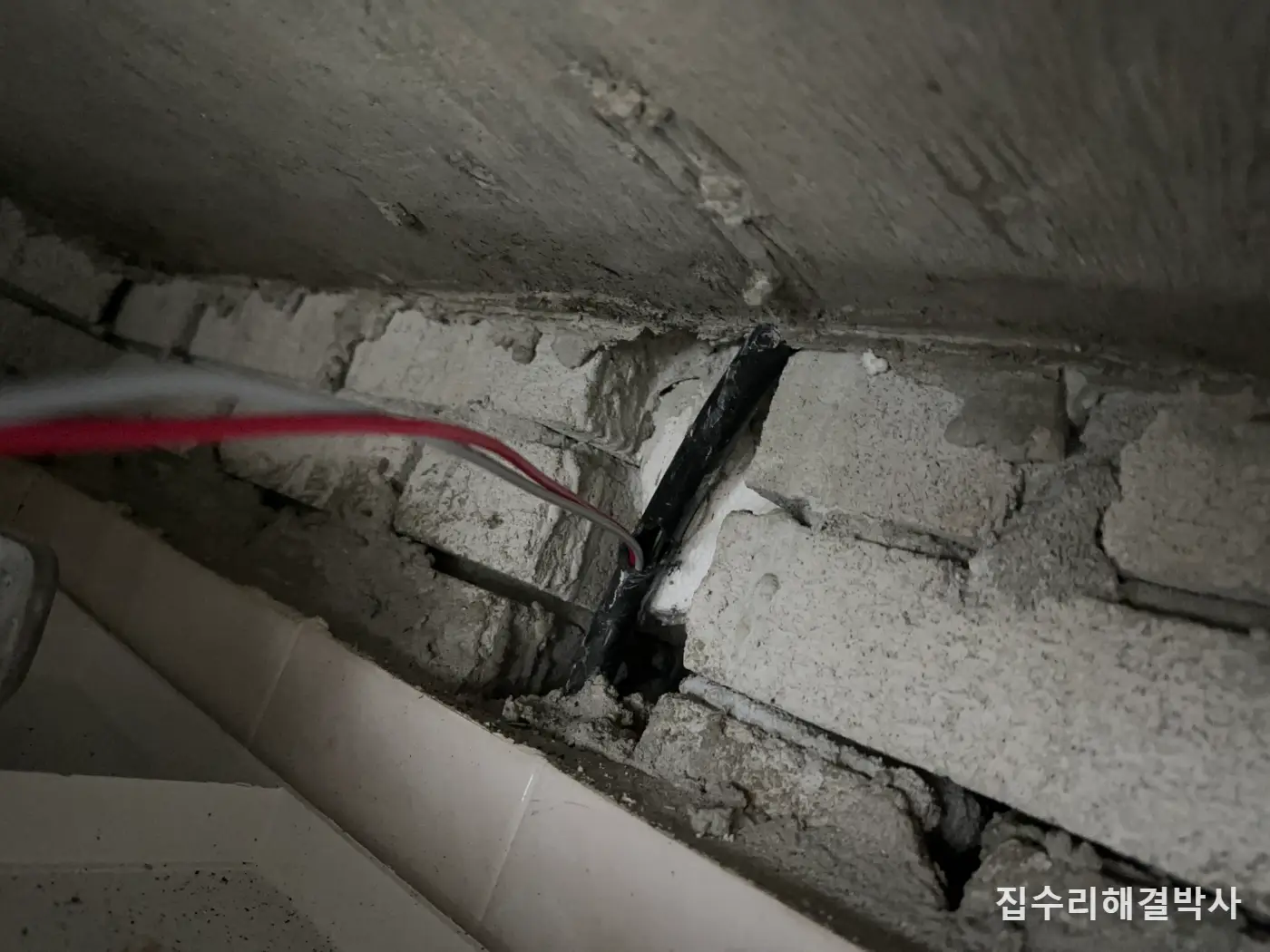

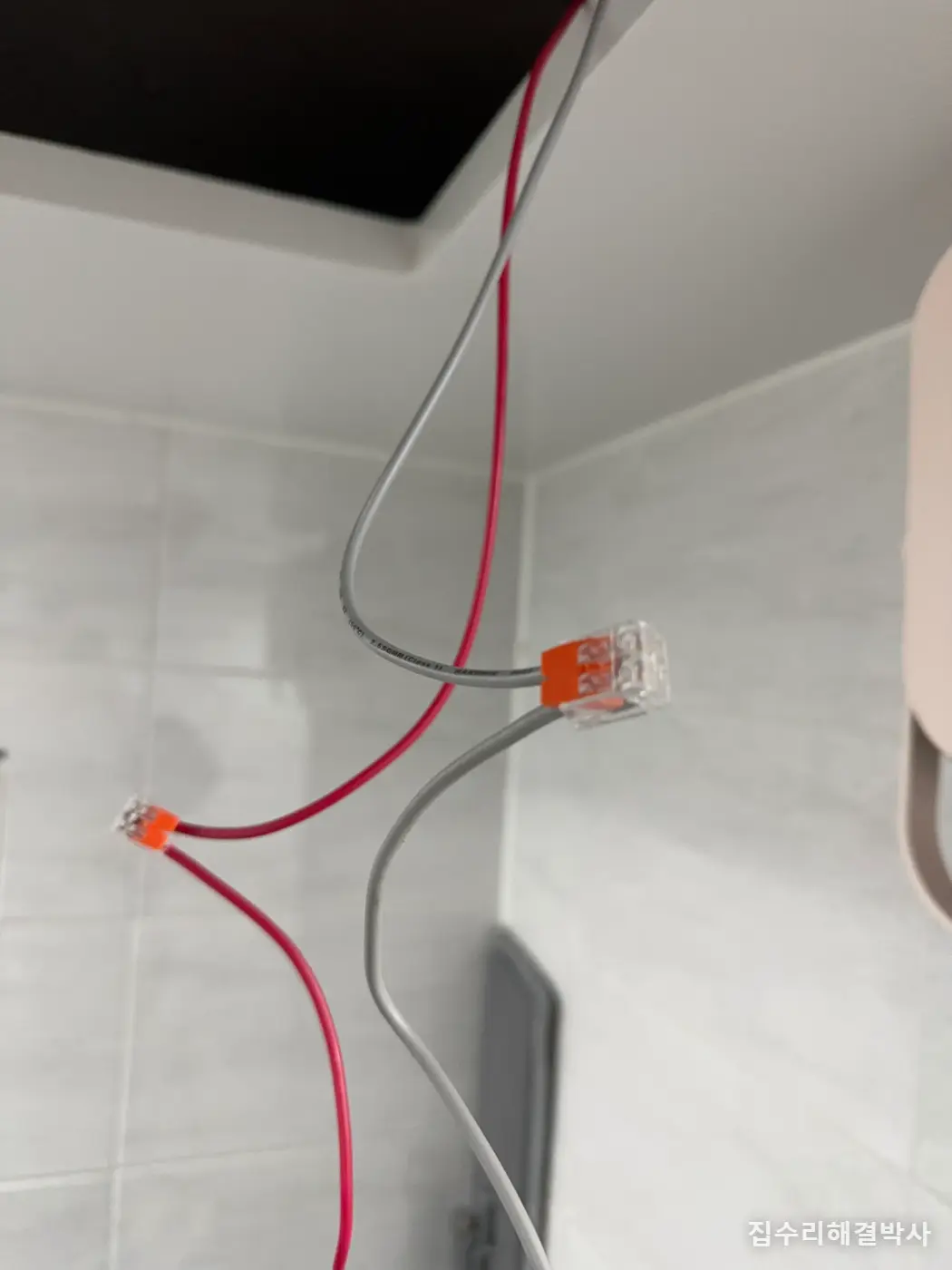

- 상시전원을 잡았습니다. 휴젠뜨는 상시전원으로 물려야 하는 제품이고, 제품 설명서에도 그렇게 나와 있습니다. 이 현장은 환풍기가 없던 자리라 전기를 새로 끌어와야 했습니다.

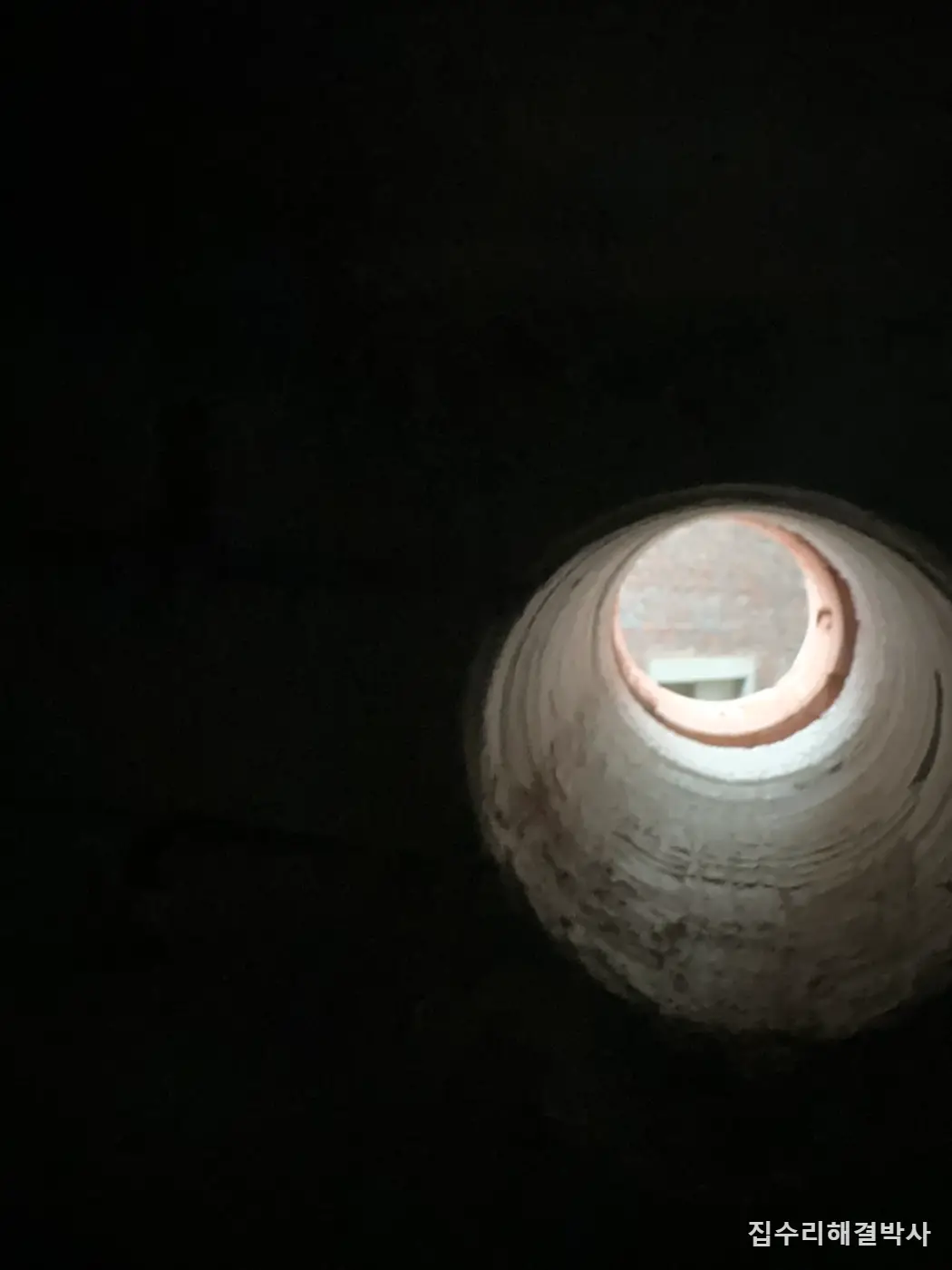

- 집진기를 걸고 벽을 코어 타공했습니다. 100파이 이상으로 뚫습니다.

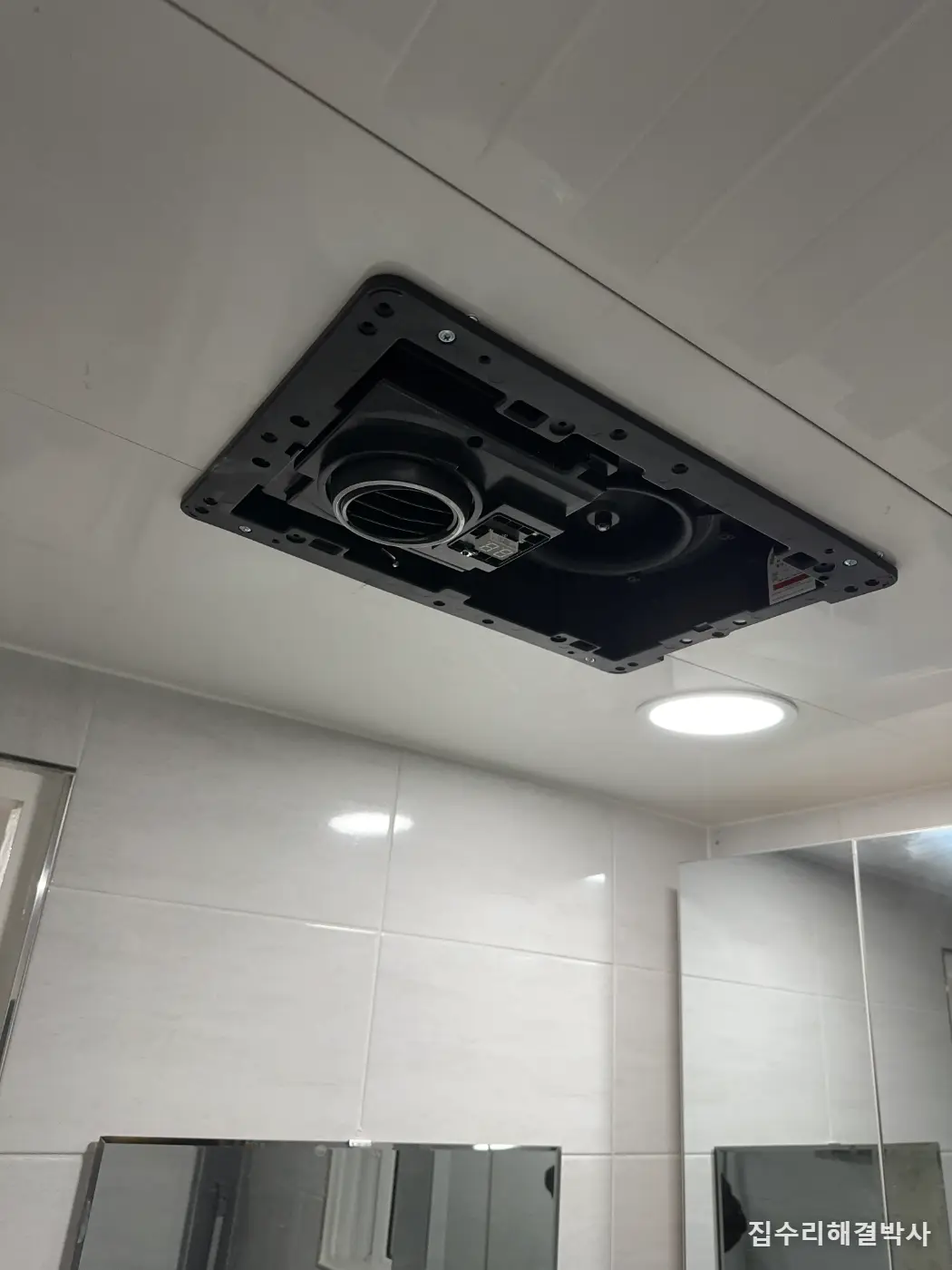

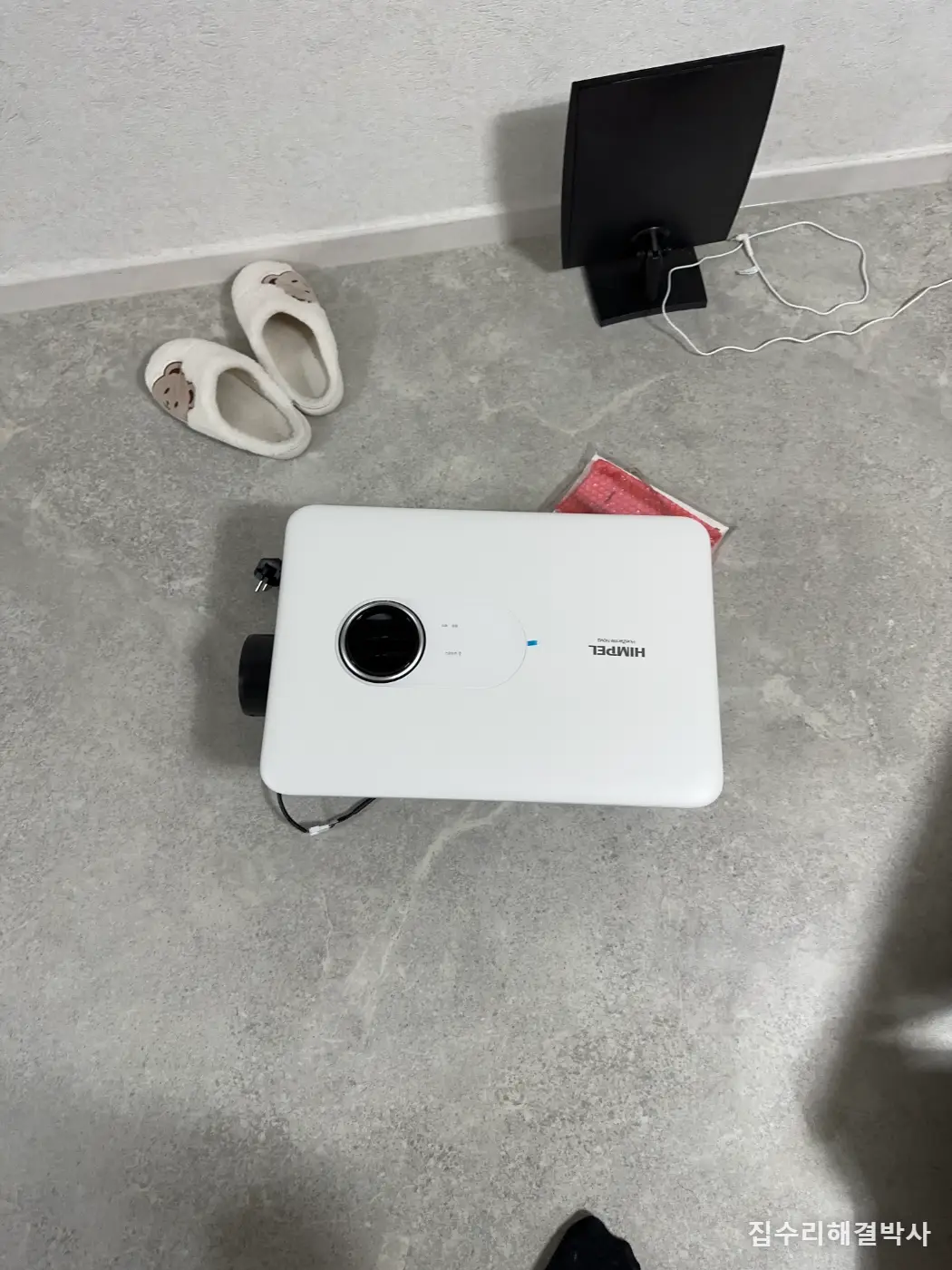

- 천정을 열고 제품을 앉혔습니다. 돔형이든 리빙보드든 석고보드든, 천정 마감에 맞춰 시공합니다.
- 배관은 아연배관을 썼습니다. 길이가 모자라 이어야 하는 구간은 타포린 자바라로 연결했습니다.
- 결속부는 전용 반도로 체결했습니다.
- 배관 각도를 잡았습니다. 안쪽 배관이 최대한 위를 향하도록 비틀어 앉힙니다. 이렇게 해야 바깥에서 물이 배관을 타고 안으로 들어오지 않습니다.
- 폼건으로 타공 자리를 채우고, 철망이 달린 후드캡을 물려 마무리했습니다. 비둘기나 동물이 배관으로 들어오는 것을 막는 자리입니다.
비용이 갈리는 지점
- 벽 타공이 붙는지 — 환풍기가 없던 자리는 벽을 새로 뚫어야 합니다. 100파이 이상 코어 타공은 장비도 부담이 큽니다.
- 전기 이설이 붙는지 — 천정 속에 배선이 이미 있으면 간단하고, 없으면 끌어와야 합니다.
- 천정 속 높이와 마감 — 돔형·리빙보드·석고보드에 따라 여는 방식이 달라집니다.
- 배관 길이 — 이어야 하는 구간이 있으면 자바라 연결이 붙습니다.
- 작업 위치 — 층수와 바깥 벽 조건
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리

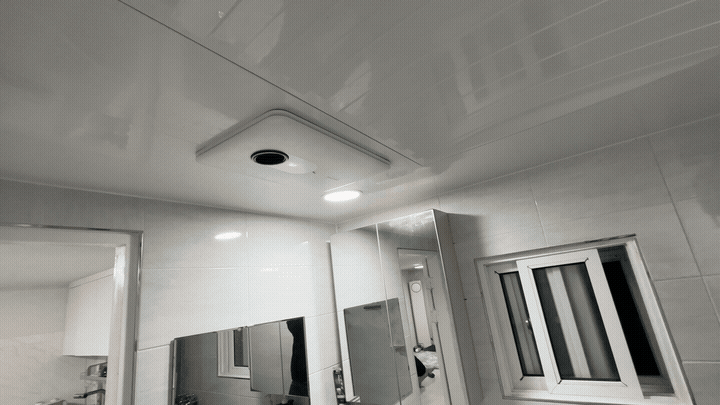

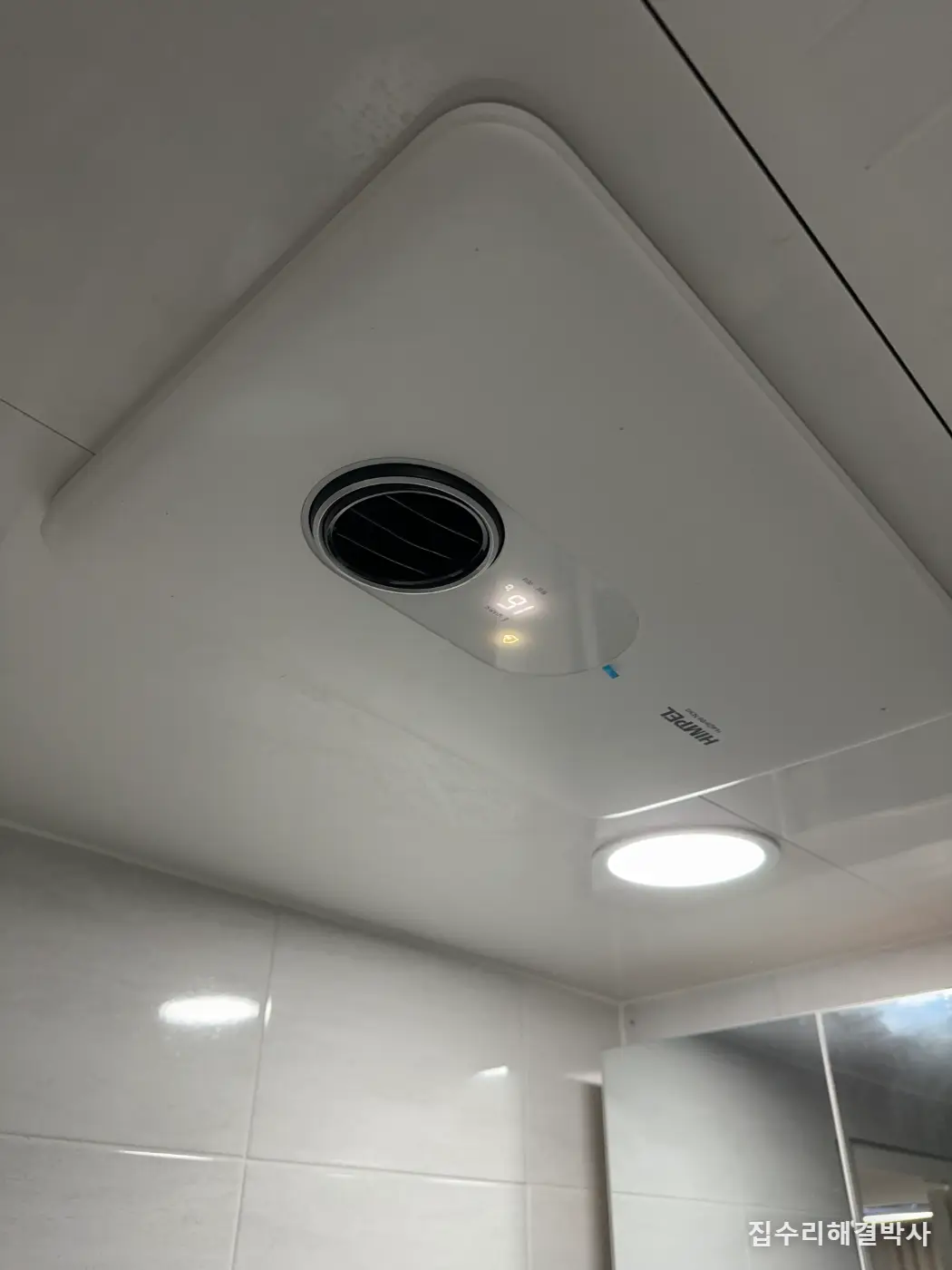

1명이 4시간 만에 마쳤습니다. 환풍기가 없던 화장실에 배관과 전기를 새로 내고 휴젠뜨 노바를 앉혔습니다.
이 작업은 제품을 다는 것보다 벽을 뚫고 전기를 끌어오는 쪽에 손이 더 많이 갑니다. 그 두 가지가 되면 나머지는 순서대로 진행됩니다.
배관 각도와 후드캡은 눈에 잘 안 띄는 부분이지만, 나중에 물이 새거나 배관에 뭐가 들어오는 문제는 전부 여기서 갈립니다.
이 시공에서 자주 나온 질문
화장실에 환풍기가 아예 없는데도 설치되나요?
됩니다. 벽을 코어 타공해서 배관을 새로 내고 전기를 끌어오면 달 수 있습니다. 이번 현장이 그런 경우였습니다. 환풍기 자리가 없다고 포기하실 필요는 없습니다.
천정 높이가 얼마나 나와야 하나요?
화장실 천정 속 높이가 최소 17cm 이상은 나와야 합니다. 제품과 배관이 들어가야 하는 자리입니다. 여기에 전기가 천정 속으로 지나가고 있다면 바로 설치가 가능합니다.
상시전원이 꼭 필요한가요?
필요합니다. 휴젠뜨는 상시전원으로 물려야 하는 제품이고, 제품 설명서에도 그렇게 고지되어 있습니다. 스위치로 껐다 켜는 전기가 아니라 늘 들어와 있는 전기를 잡아야 합니다.
저희 집 천정이 돔형인데 설치가 되나요?
됩니다. 돔형이든 리빙보드든 석고보드든 천정 마감에 맞춰 시공합니다. 마감 종류에 따라 여는 방법이 달라질 뿐입니다.
벽에 구멍을 뚫으면 밖에서 물이 들어오지 않나요?
배관 각도로 막습니다. 안쪽 배관이 최대한 위를 향하도록 비틀어 앉히면 물이 안으로 타고 들어오지 못합니다. 여기에 폼건으로 타공 자리를 채워 마무리합니다. 이 각도를 안 잡고 수평으로 박아두면 나중에 물이 들어옵니다.
배관으로 비둘기나 벌레가 들어오면 어떡하나요?
철망이 달린 후드캡을 물려 마무리합니다. 바깥으로 나가는 배관 끝이라 여기를 막아두지 않으면 새나 동물이 들어옵니다. 배관 안에 자리를 잡으면 냄새와 소리 모두 문제가 됩니다.
인터넷에 나온 설치비보다 차이가 나던데 왜 그런가요?
그 값에 무엇이 들어 있는지를 보셔야 합니다. 아주 싼 설치비가 붙은 공고는 대개 벽 타공과 전기가 빠져 있습니다. 추가금으로 붙는 경우도 있지만, 벽 타공 자체를 못 하는 경우가 많습니다. 100파이 벽 타공은 장비가 비싸고, 뚫는 것 자체가 기계에 무리가 많이 가서 고장도 잦습니다. 전기 이설도 못 하시는 분이 대부분입니다. 그래서 그 값에는 맞출 수가 없습니다.
얼마나 걸리나요?
이번 현장은 1명이 4시간에 마쳤습니다. 벽 타공과 전기 이설까지 포함한 시간입니다. 천정 속 조건과 전기 상태에 따라 달라지니, 천정 높이와 전기가 어떻게 되어 있는지만 먼저 알려주시면 됩니다.
