남양주 시스템 에어컨 설치 거부 — 베란다 발코니 실외기 안전난간 철거하고 SUS304로 새로 제작
에어컨을 새로 놓으려는데 설치 기사가 "여기는 못 답니다" 하고 돌아갔다면, 대개 에어컨이 아니라 실외기 난간이 문제입니다. 요즘 시스템에어컨이나 다배관 에어컨은 실외기 자체가 큽니다. 예전에 달아둔 실외기 난간은 그만한 크기를 염두에 두고 만든 것이 아니라, 자리가 좁거나 난간 높이가 맞지 않아 실외기를 앉힐 수 없습니다. 이럴 때는 난간을 새로 만들어 다는 것이 답입니다. 기성품을 사다 거는 것이 아니라, 실외기 규격과 기존 난간 높이를 실측해서 그 자리에 맞게 제작해야 합니다. 고정도 피스가 아니라 3/8 앙카로 잡습니다. 메인 프레임과 간살, 하부 베이스까지 전부 SUS304 스테인리스로 만들고 알곤 용접으로 마무리하기 때문에 마감이 깔끔하고 튼튼합니다. 이번 현장은 남양주로, 제작에 평일 기준 3일, 설치는 2명이 3시간 걸렸습니다.
| 작업 | 에어컨 난간·실외기 거치대 제작 |
|---|---|
| 건물 | 아파트 |
| 지역 | 경기 남양주시 |
| 걸린 시간 | 당일 |
| 인원 | 2명 |
현장 상황
에어컨 설치 기사에게 설치 불가 판정을 받으신 고객님이 연락을 주셨습니다.

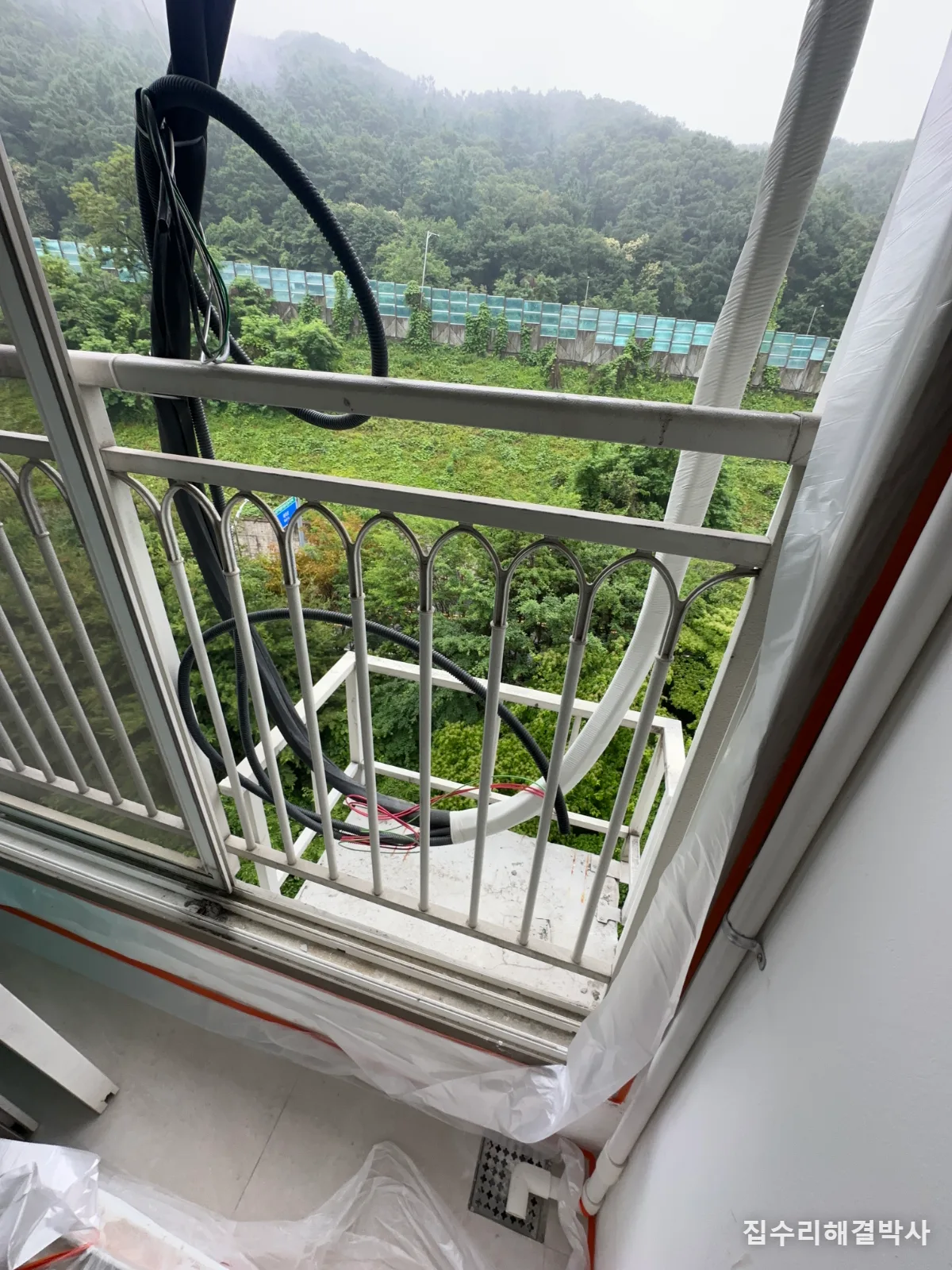

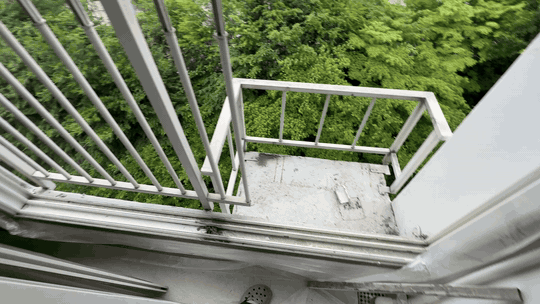

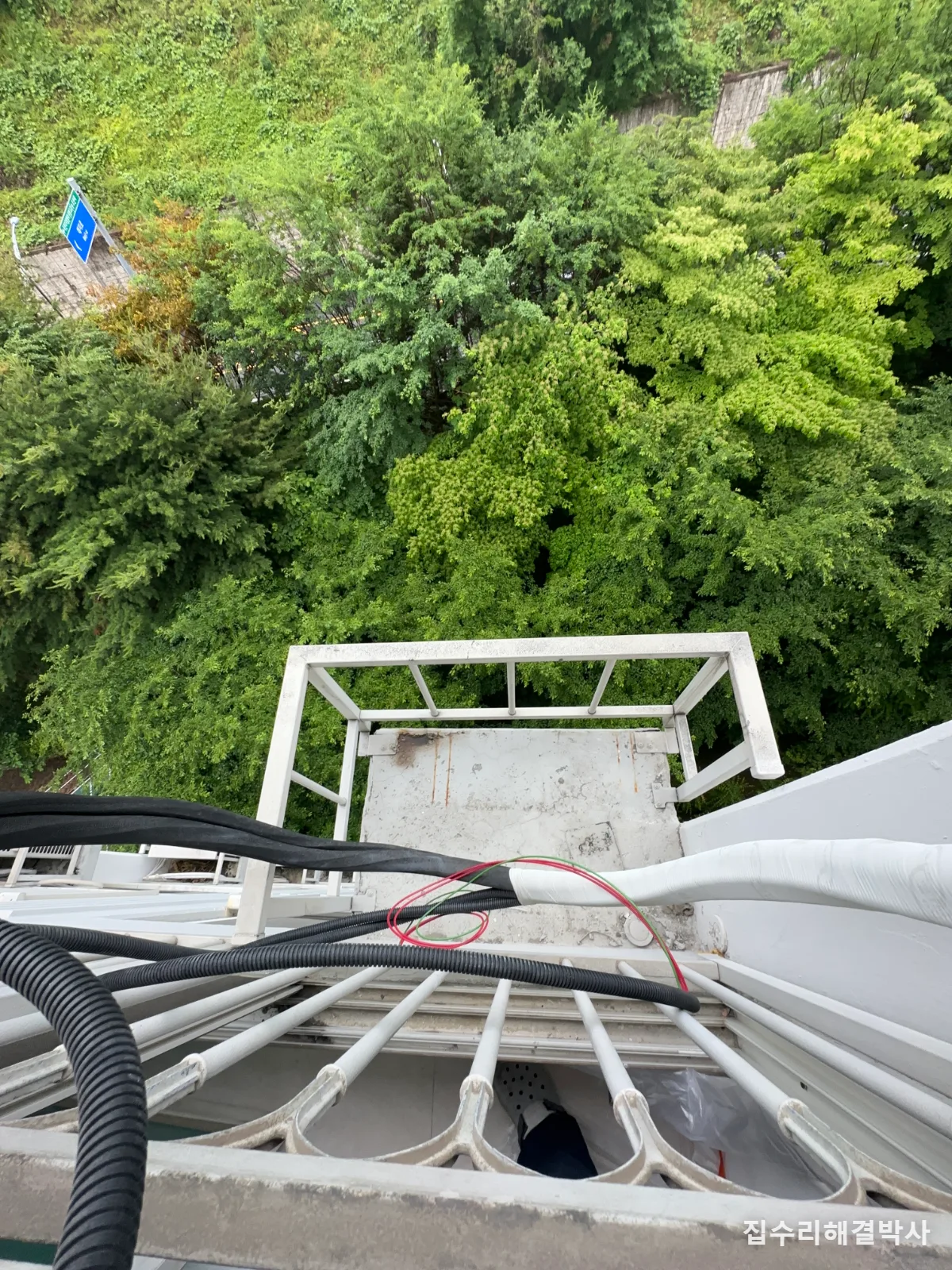

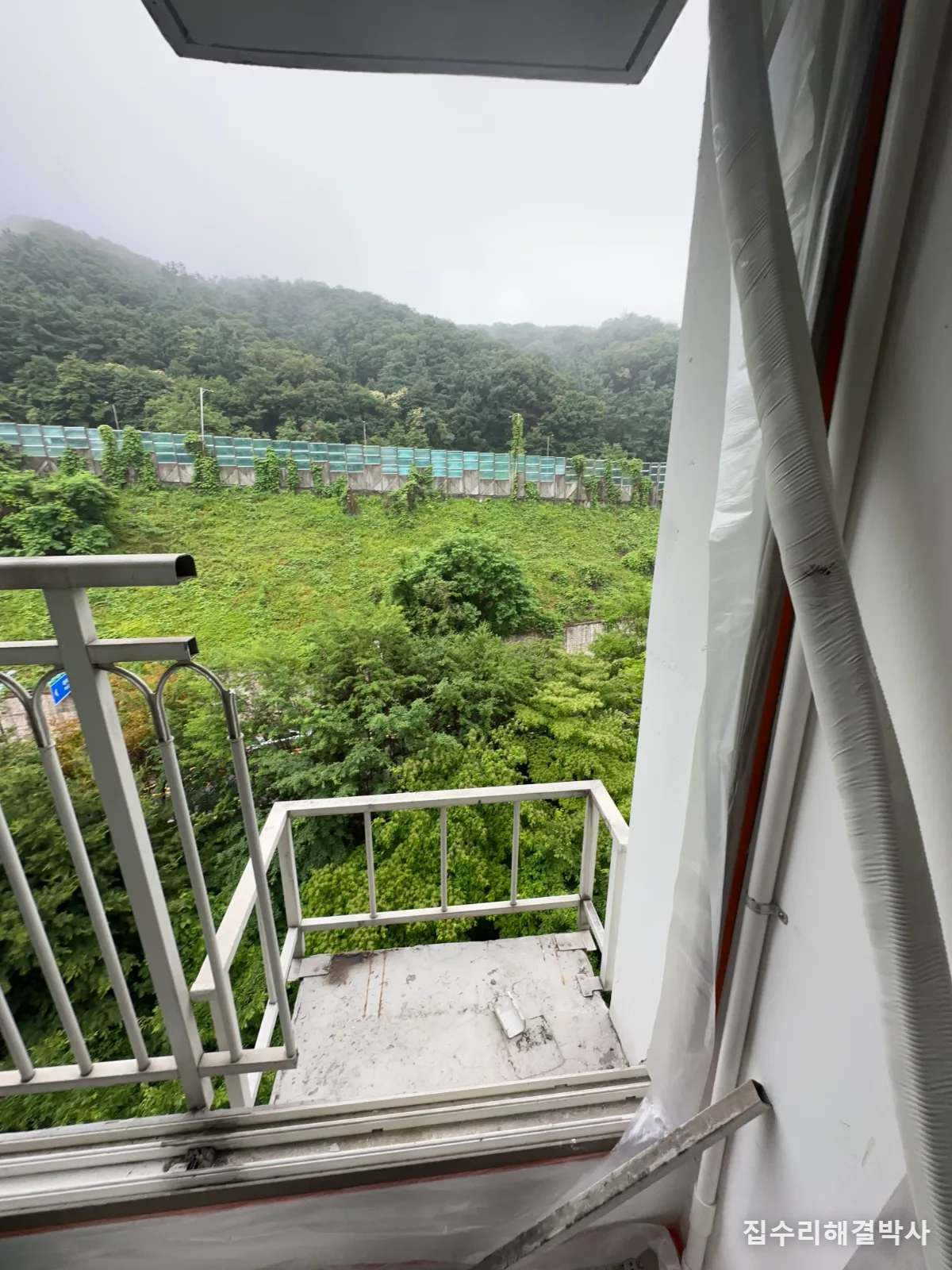

새로 놓으려는 실외기가 기존 난간에 들어가지 않는 상황이었습니다. 요즘 시스템에어컨과 다배관 에어컨은 실외기 크기가 예전보다 커졌는데, 베란다에 달려 있던 실외기 난간은 그 크기를 감안하지 않고 만들어진 것이었습니다.
자리가 좁은 경우도 있고, 난간 높이 때문에 실외기를 얹을 수 없는 경우도 있습니다. 어느 쪽이든 난간을 손보지 않으면 에어컨을 놓을 수 없습니다.

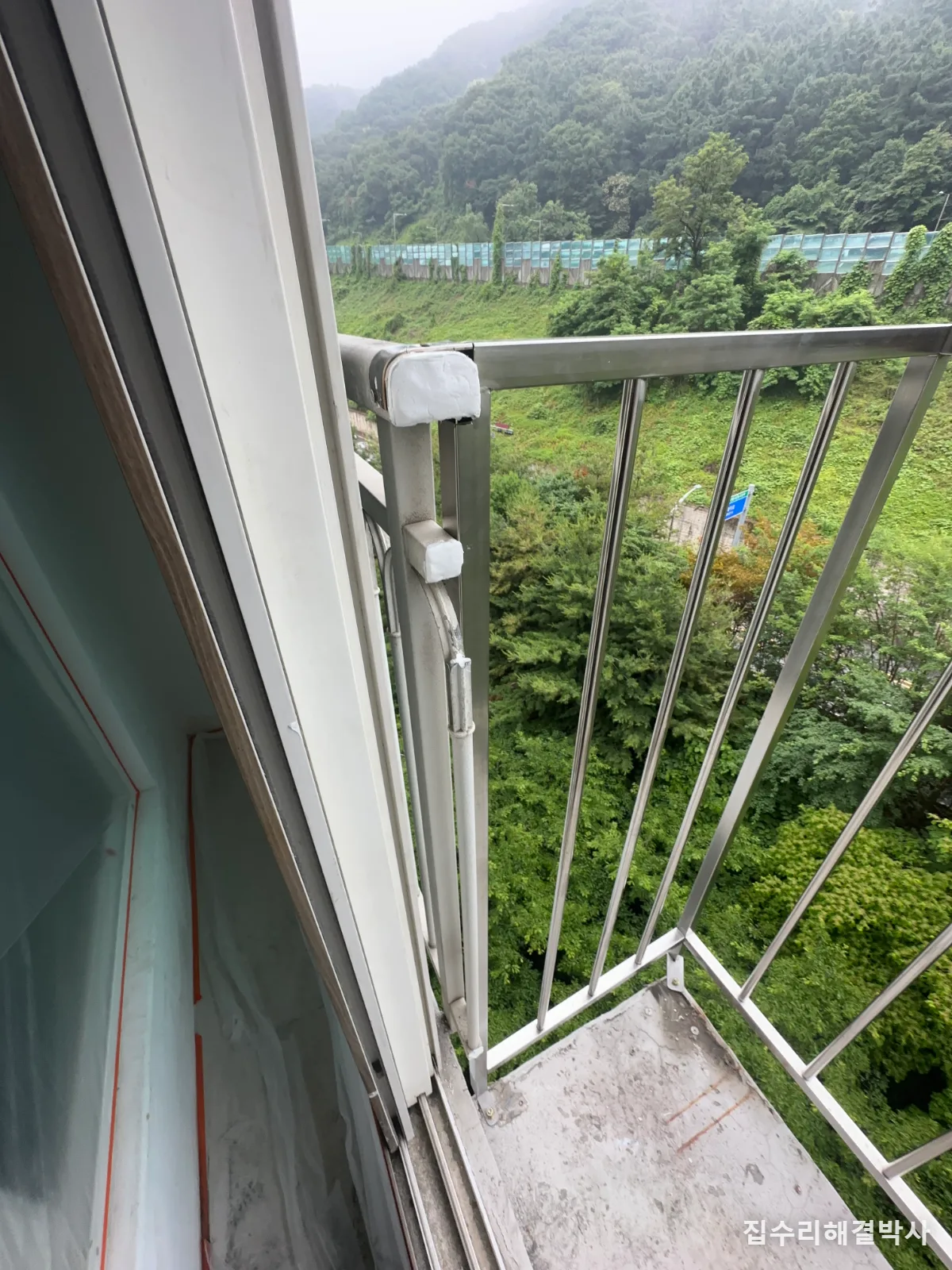

시공 사진
작업 과정
- 먼저 정확한 실측을 했습니다. 들어올 실외기 규격, 기존 난간의 높이, 붙일 벽면 상태를 봅니다. 이 치수가 어긋나면 만들어 와도 그 자리에 못 답니다. 실외기 난간 작업에서 결과를 가르는 첫 단계입니다.

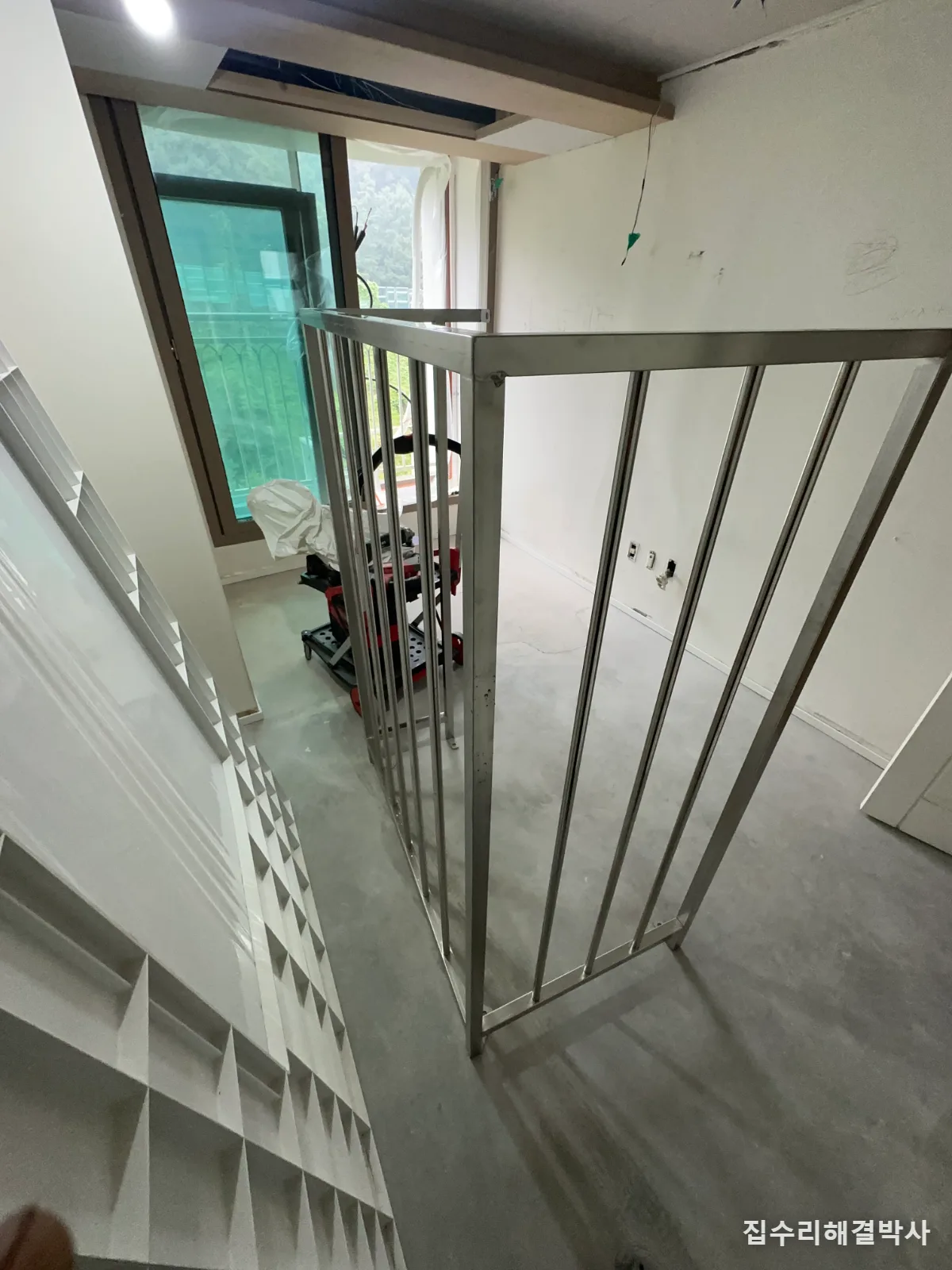

- 실측한 치수로 난간을 제작했습니다. 기존 높이에 맞춰 새로 만들기 때문에 평일 기준 3일이 걸립니다.
- 메인 프레임, 간살, 하부 베이스까지 전부 SUS304 스테인리스로 만들었습니다.

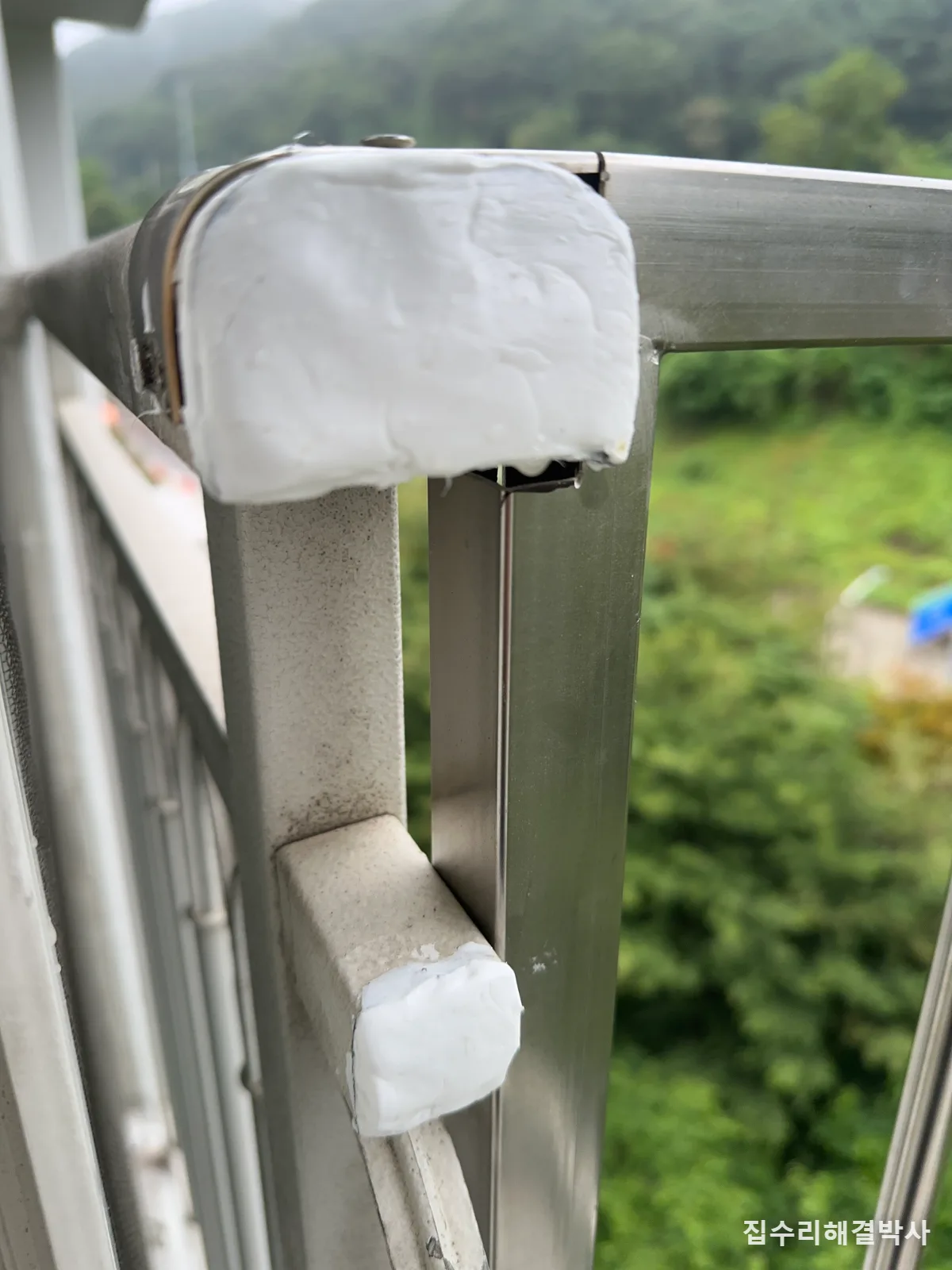

- 알곤 용접으로 접합했습니다. 용접 자리가 깔끔하게 남아 마감이 좋고, 접합도 단단합니다.

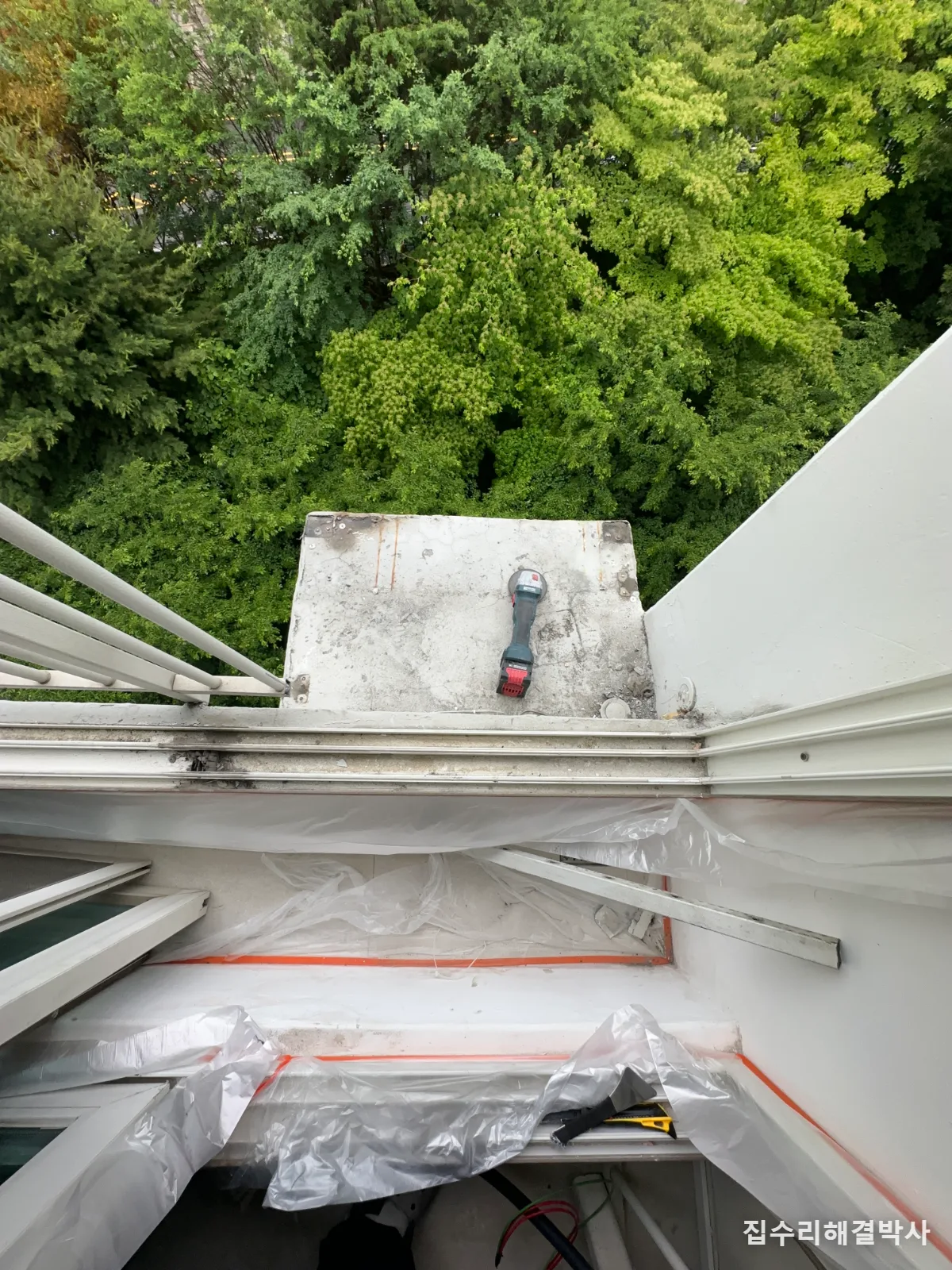

- 기존 난간을 철거하고 새로 만든 난간을 설치했습니다.
- 고정은 피스가 아니라 3/8 앙카로 잡았습니다. 실외기 무게가 계속 걸리는 자리라 여기서 버텨줘야 합니다.

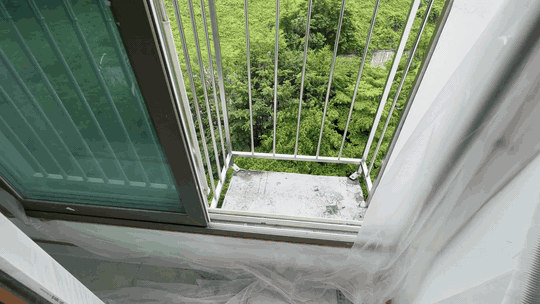

- 설치 후 건물 외관과 이질감이 없도록 마감을 정리했습니다.
비용이 갈리는 지점
- 실외기 크기와 대수 — 몇 대가 올라가느냐에 따라 난간 규격이 달라집니다.
- 기존 난간 철거가 붙는지 — 떼어내고 다는 현장과 새로 다는 현장은 다릅니다.
- 벽면 조건 — 앙카가 제대로 들어갈 수 있는 자리인지
- 작업 위치와 층수 — 자재를 올려야 하는 조건
- 제작 기한 — 실측 후 만들어야 하므로 바로 다는 작업이 아닙니다.
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리
설치는 2명이 3시간에 마쳤습니다. 제작에 평일 기준 3일이 걸리므로, 연락 주신 뒤 실측하고 만들어서 다는 데까지 그만큼 잡으시면 됩니다.
설치 거부를 받았던 실외기가 문제없이 올라갔습니다.
실외기 난간은 무거운 것이 계속 매달려 있는 자리입니다. 재질과 고정 방식에서 차이가 나기 때문에, 만들 때 제대로 해두는 편이 오래 갑니다.
이 시공에서 자주 나온 질문
에어컨 기사가 설치를 못 한다고 하고 갔습니다. 왜 그런가요?
실외기 난간이 맞지 않아서인 경우가 많습니다. 시스템에어컨이나 다배관 에어컨은 실외기가 커서, 예전에 달아둔 난간에는 자리가 안 나오거나 난간 높이 때문에 얹을 수가 없습니다. 에어컨 문제가 아니라 난간 문제라 난간을 새로 만들면 설치가 됩니다.
기존 난간을 조금 늘리거나 고쳐서 쓸 수는 없나요?
들어올 실외기 규격과 기존 난간 높이를 실측해서 그 자리에 맞게 새로 제작하는 방식으로 갑니다. 실외기가 계속 매달려 있는 자리라 치수와 고정이 정확히 맞아야 하기 때문입니다.
왜 실측을 꼭 해야 하나요?
실외기 규격과 기존 난간 높이, 벽면 상태를 재야 그 자리에 맞는 것을 만들 수 있습니다. 치수가 어긋나면 다 만들어 가지고 가도 그 자리에 못 답니다. 그래서 실측이 이 작업의 첫 단계이자 가장 중요한 단계입니다.
피스로 박으면 되는 것 아닌가요?
저희는 피스가 아니라 3/8 앙카로 고정합니다. 실외기는 무게가 있고 그 무게가 계속 걸려 있는 자리입니다. 고정부가 어떻게 잡혀 있느냐가 오래 가느냐를 결정합니다.
SUS304가 무엇인가요?
스테인리스 재질입니다. 저희는 메인 프레임과 간살, 하부 베이스까지 전부 SUS304로 만듭니다. 베란다 바깥에서 비바람을 계속 맞는 자리라 재질이 그대로 드러납니다.
알곤 용접은 왜 하나요?
스테인리스를 붙일 때 쓰는 용접입니다. 용접한 자리가 깔끔하게 남아 마감이 좋고, 접합도 단단합니다. 실외기 난간처럼 밖에서 보이는 데다 하중까지 걸리는 물건에는 이 마무리가 차이를 만듭니다.
연락하면 바로 달 수 있나요?
바로는 어렵습니다. 실측을 하고 그 치수로 만들어야 하는 작업이라 제작에 평일 기준 3일이 걸립니다. 만들어진 뒤 설치는 2명이 3시간 정도입니다. 에어컨 설치 날짜가 잡혀 있다면 그만큼 여유를 두고 연락 주시는 것이 좋습니다.
새로 달면 건물 외관이 튀지 않을까요?
설치 후 최대한 이질감이 없도록 마감합니다. 난간은 밖에서 보이는 물건이라, 튼튼하게 다는 것만큼 어떻게 보이느냐도 같이 봅니다.
