베란다 난간을 통째로 안 뜯고 그 구간만 — 실외기 자리만 절개해 갈아 끼우고 높이 1220mm를 맞춘 방법
실외기 난간을 새로 달 때 베란다 난간 전체를 뜯어야 하는 것은 아닙니다. 실외기가 올라갈 그 구간만 절개하고 그 자리에 실외기용 난간을 만들어 이어 붙이는 방법이 있습니다. 인테리어 공사가 돌아가는 중이거나 에어컨 설치 일정이 걸려 있어 하루 안에 끝내야 할 때 이쪽이 현실적입니다. 다만 절개해서 갈아 끼울 때 반드시 맞춰야 하는 것이 두 가지 있습니다. 하나는 높이입니다. 주택 난간은 바닥 마감면에서 1.2m 이상을 확보하는 것이 일반적인 기준이라, 실외기를 올리는 자리라도 난간으로서의 높이 기준은 그대로 지켜야 합니다. 다른 하나는 앙카입니다. 난간이 아무리 두꺼워도 벽체나 바닥에 물리는 앙카가 부실하면 의미가 없고, 타공 지름과 앙카 규격이 맞아야 앙카가 제대로 벌어지면서 고정력이 나옵니다. 이번 현장은 성남 수정구 아파트 인테리어 현장으로, 5마력 시스템에어컨 실외기를 올릴 자리였습니다. 기존 50mm 베란다 안전난간을 절개하고 가로 1300mm, 폭 600mm, 높이 1220mm 규격으로 제작한 실외기용 안전난간을 설치했습니다. 70mm 세트앙카를 쓰려고 14mm로 타공했고, 앵글의 두께와 길이를 기존보다 늘려 제작해 원래 난간보다 튼튼하게 마쳤습니다. 2명이 하루에 마쳤습니다.
| 작업 | 에어컨 난간·실외기 거치대 제작 |
|---|---|
| 건물 | 아파트 |
| 지역 | 경기 성남시 |
| 걸린 시간 | 1일 |
| 인원 | 2명 |
현장 상황
성남 수정구 아파트 인테리어 현장입니다.
인테리어 공사 중 5마력 시스템에어컨을 설치하려 했는데 에어컨 설치 쪽에서 설치를 거부하면서 공사가 멈춘 상황이었습니다. 실외기를 올려놓아야 할 베란다 난간을 실외기용으로 바꿔야 에어컨 설치를 진행할 수 있어서 난간 수정 작업을 의뢰받았습니다.
일반 베란다 안전난간은 사람이 기대거나 추락하는 것을 막기 위해 만든 것이지, 무거운 실외기를 상시 올려두기 위한 구조가 아닙니다. 시스템에어컨 실외기는 가정용 벽걸이나 스탠드 실외기보다 크고 무겁고, 5마력급이면 크기와 무게가 상당합니다. 게다가 가동 중에는 계속 진동이 생깁니다. 거치대가 약하거나 고정이 부실하면 시간이 지나면서 앙카가 헐거워지고 흔들림과 소음이 커집니다. 아파트 외부에 설치되는 만큼 고정이 풀리면 추락 사고로 이어질 수 있습니다.
여기에 조건이 하나 더 있었습니다. 인테리어 공사가 돌아가는 중이고 에어컨 설치 일정이 뒤에 걸려 있었습니다. 그래서 기존 난간 철거부터 새 난간 설치까지 하루 안에 마무리하는 것을 목표로 잡았습니다.
시공 사진
작업 과정
- 난간을 통째로 뜯지 않고 실외기가 올라갈 구간만 절개하기로 정했습니다. 기존은 50mm 베란다 안전난간이었습니다. 인테리어 일정이 걸려 있어 작업 범위를 최소로 잡되, 새로 들어갈 부분은 기존보다 강하게 가는 쪽으로 방향을 잡았습니다.

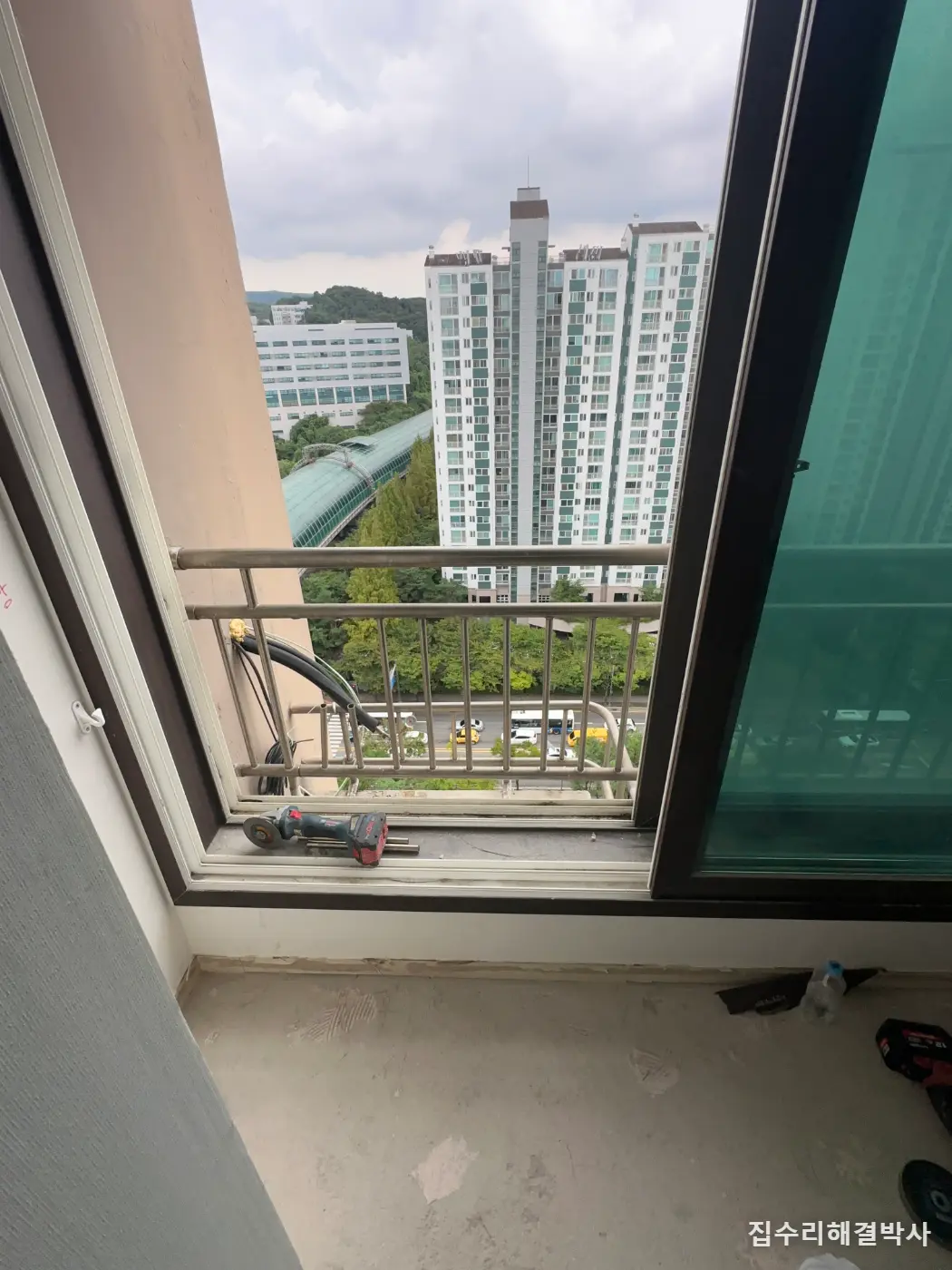

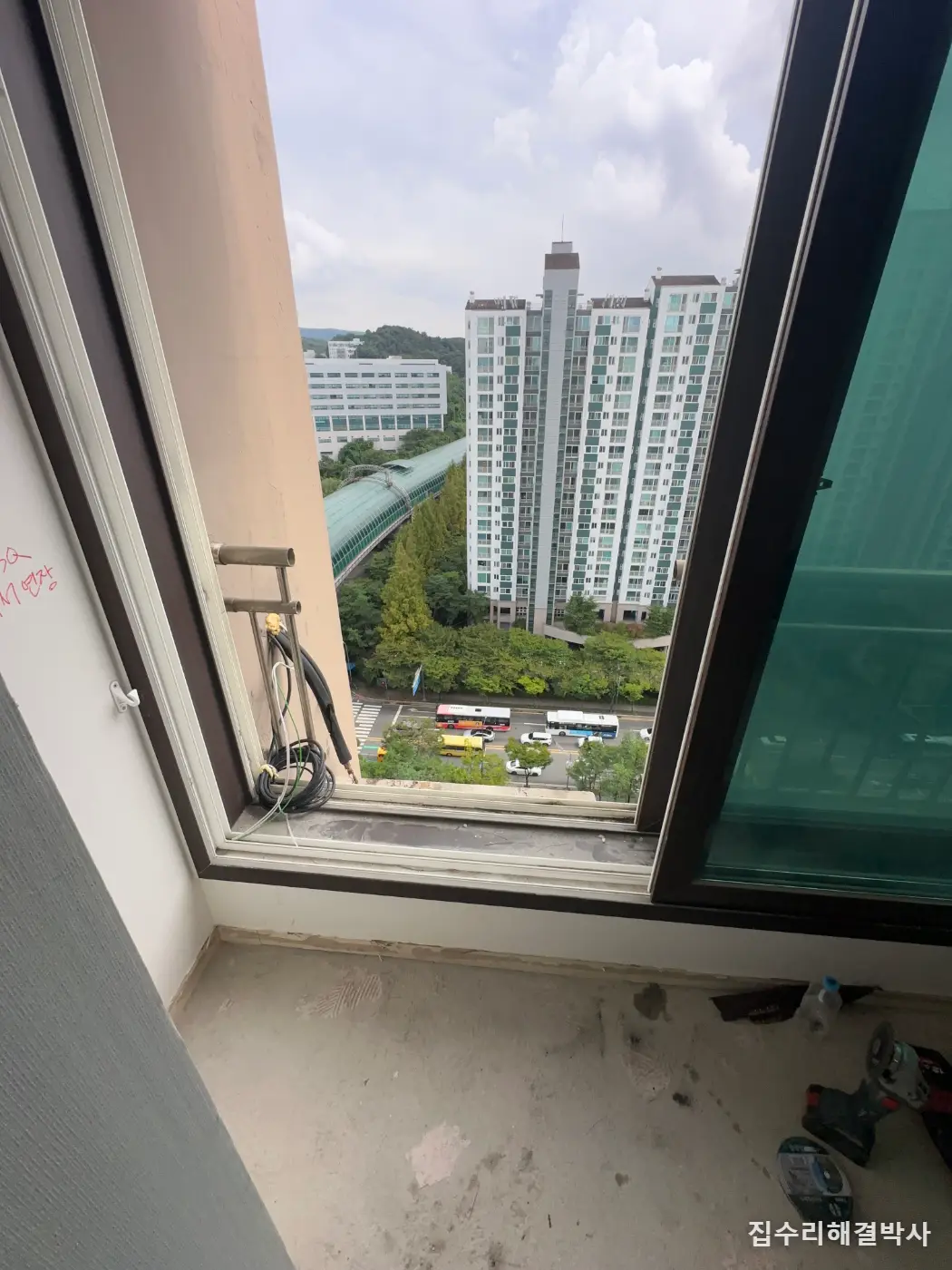

- 기존 50mm 베란다 안전난간을 절단했습니다.

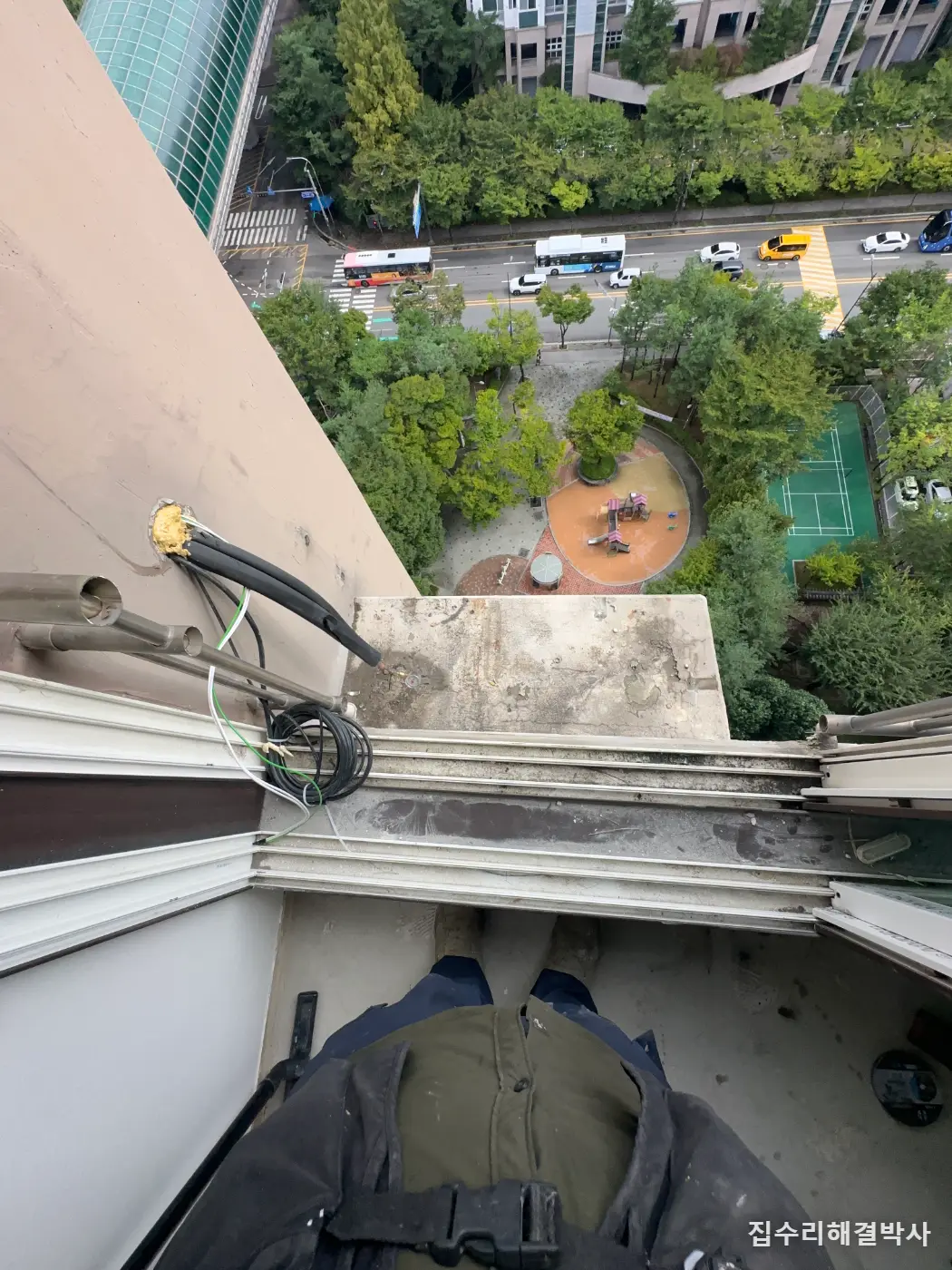

- 외부 실외기 설치 구간의 난간을 절단했습니다.
- 70mm 세트앙카를 쓰기 위해 14mm로 타공했습니다. 타공 지름과 앙카 규격이 맞아야 앙카가 제대로 벌어지면서 고정력이 나옵니다. 구멍이 크면 헛돌고 작으면 들어가지 않기 때문에 이 부분은 정확하게 맞춰 시공해야 합니다.
- 세트앙카를 설치했습니다. 난간이 아무리 두꺼워도 여기가 부실하면 의미가 없습니다.

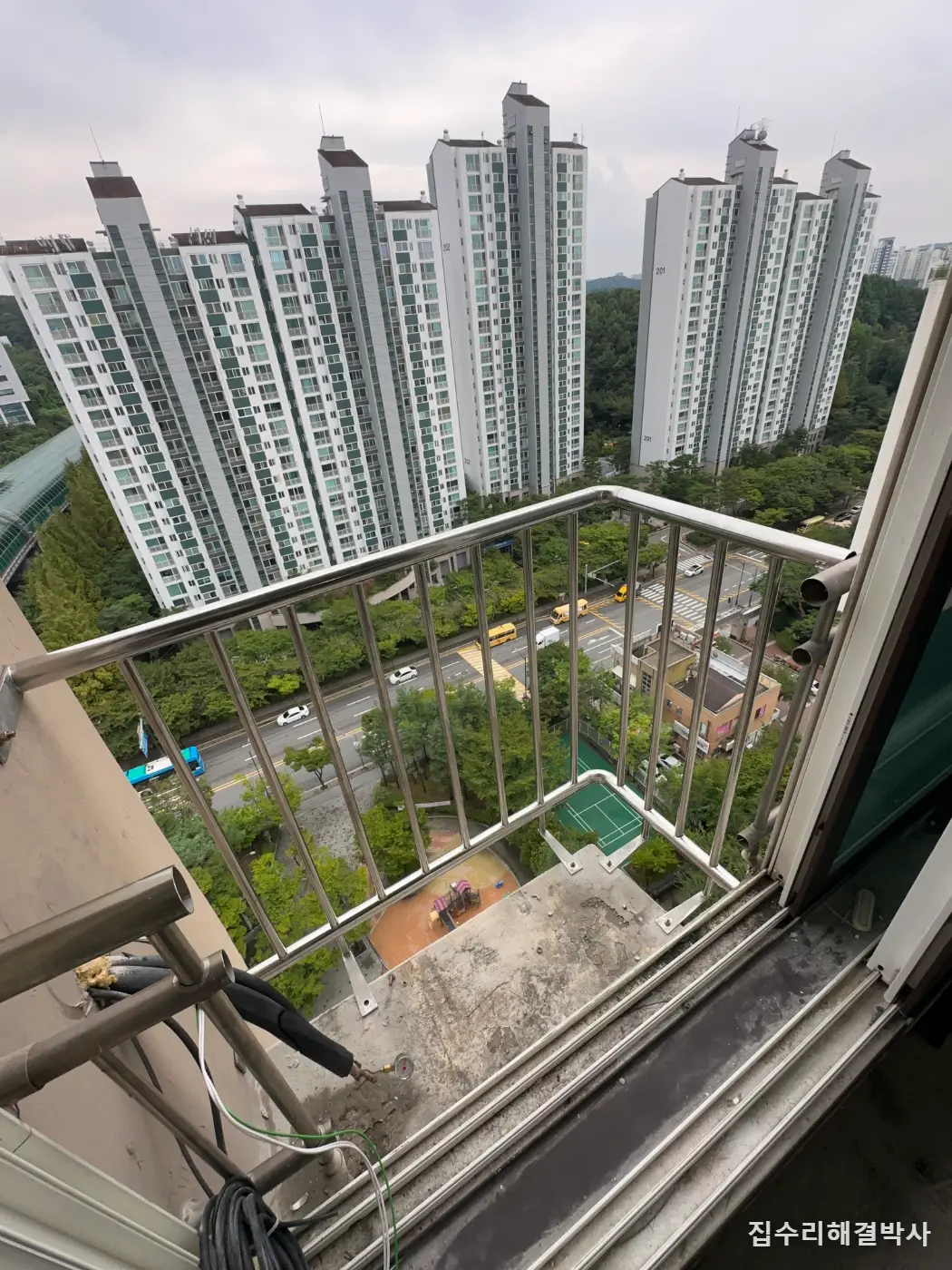

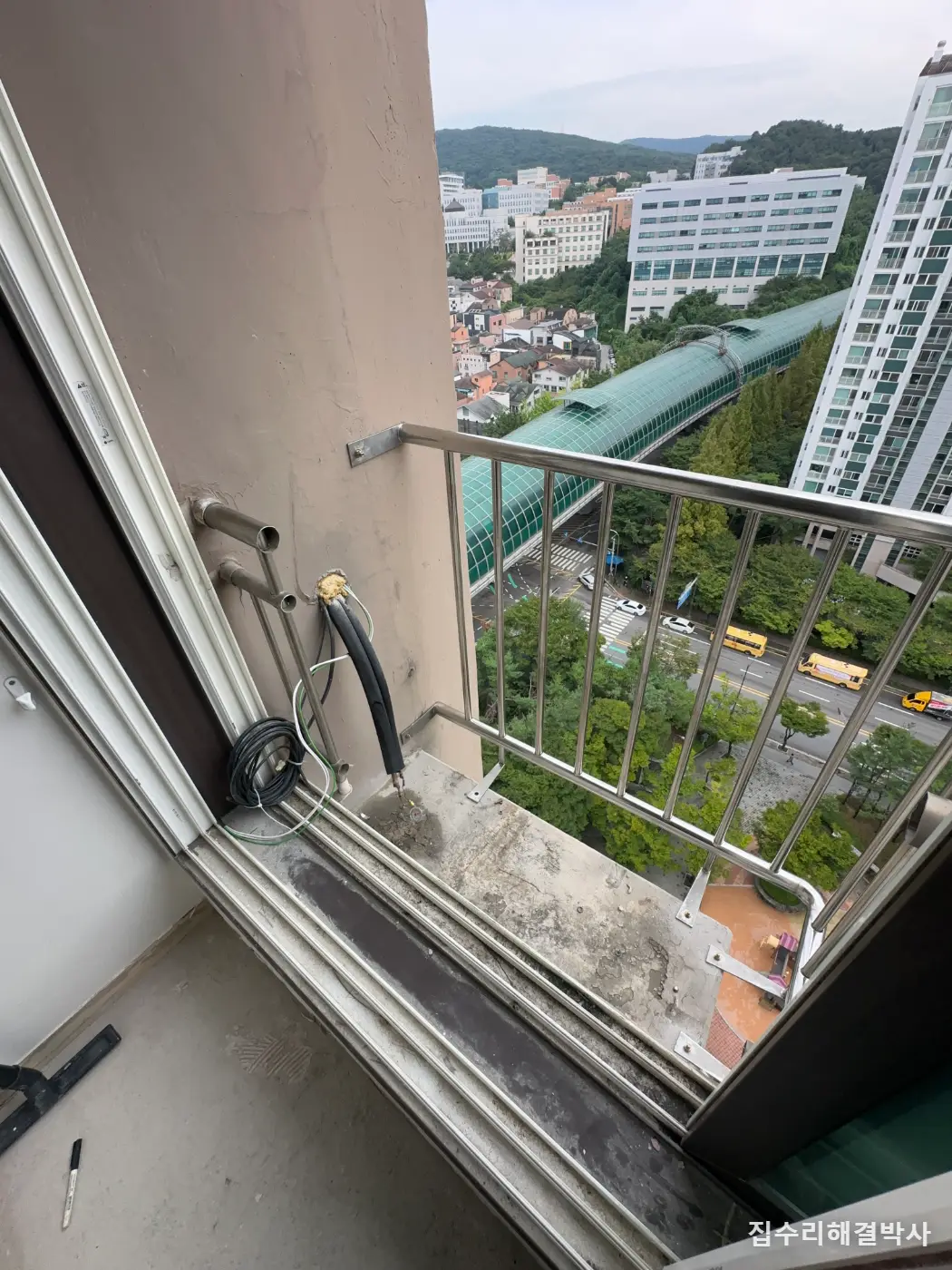

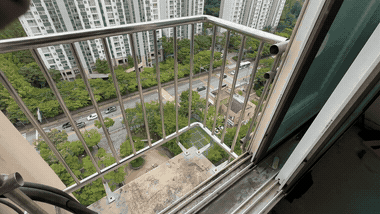

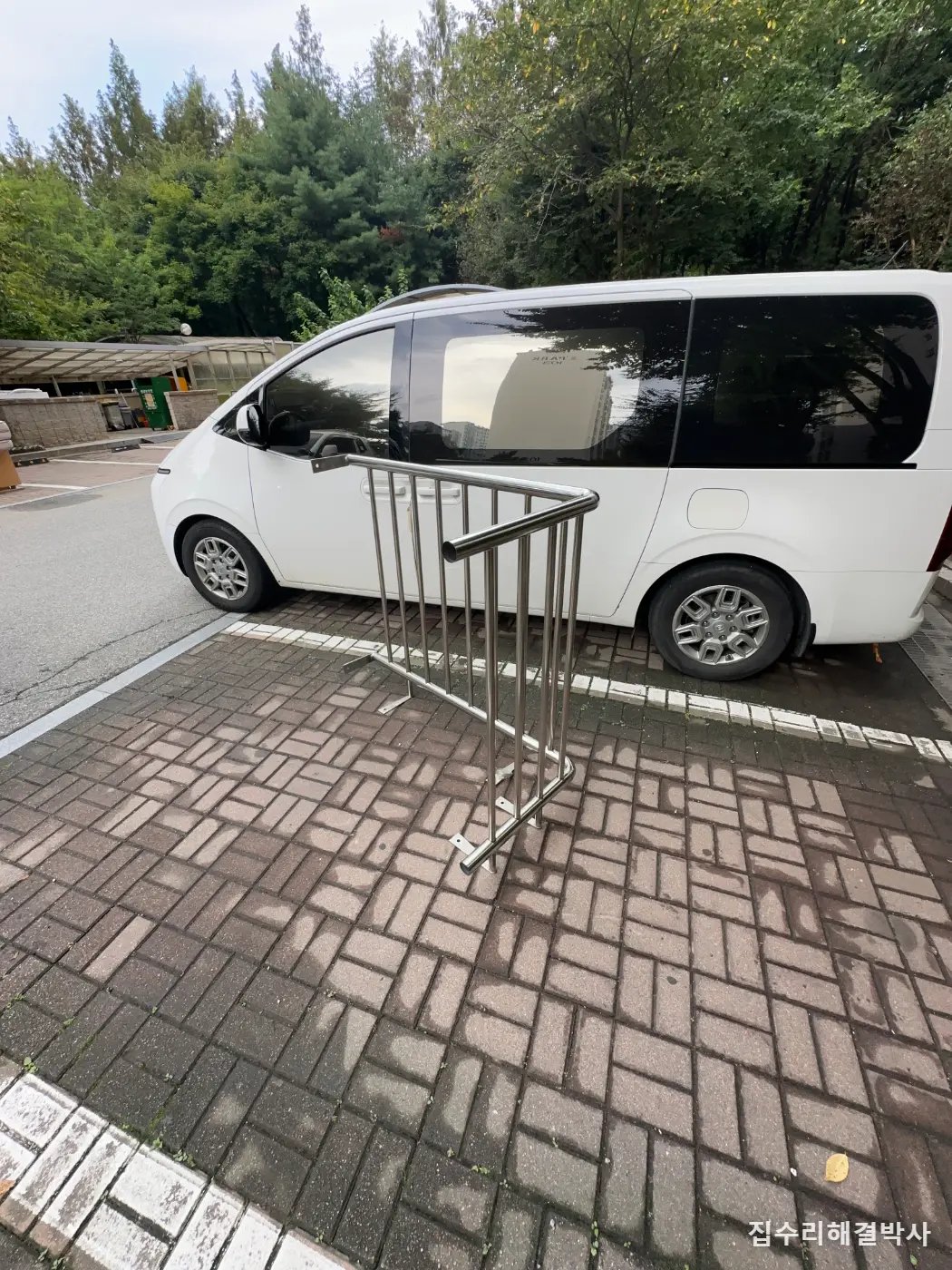

- 새로 제작한 실외기용 안전난간을 설치하고 고정했습니다. 가로 1300mm, 폭 600mm, 높이 1220mm 규격입니다. 난간 제작은 실측 후 미리 해 두었기 때문에 현장에서는 절단과 앙카, 설치만 하면 됐습니다.

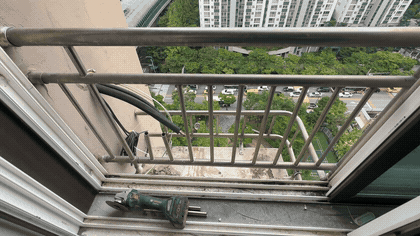

- 고정 상태를 확인하고 마무리했습니다.
비용이 갈리는 지점
- 실외기의 크기와 무게 — 몇 마력인지가 앵글 규격과 난간 크기를 정합니다. 5마력급은 가정용 실외기와 다르게 봐야 합니다.
- 통째로 바꾸는지, 그 구간만 절개하는지 — 절개해서 갈아 끼우면 범위가 줄지만 이음부를 잡는 일이 붙습니다. 일정이 급한 현장에서는 이쪽이 맞습니다.
- 난간 높이 기준을 맞춰야 하는지 — 실외기만 받치면 되는 자리와, 안전난간 높이까지 함께 가져가야 하는 자리는 제작이 다릅니다.
- 벽체와 바닥 상태 — 앙카가 제대로 물리는 자리인지가 고정력을 정합니다. 타공 지름과 앙카 규격을 맞춰야 하고, 삭았거나 들뜬 자리면 위치를 옮겨 잡아야 합니다.
- 실측에서 제작까지의 일정 — 현장 치수에 맞춰 만들어야 하므로 제작 기간이 따로 필요합니다. 설치만 하루면 되지만 그 앞이 있습니다.
- 인테리어 공정과 맞물려 있는지 — 다른 공정이 돌아가는 중이면 정해진 날에 끝내야 하고, 그만큼 준비를 미리 해 둬야 합니다.
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리
2명이 하루에 마쳤습니다. 난간 제작은 실측 후 미리 해 두고, 현장에서는 기존 난간 절단과 앙카 작업, 신규 난간 설치를 하루 안에 진행했습니다.
이번 작업에서 가장 신경 쓴 부분은 새 난간의 앵글 규격이었습니다. 기존 난간과 같은 수준으로만 맞추면 겉보기에는 문제가 없어도, 5마력 실외기의 무게와 진동을 오랜 기간 버티기에는 여유가 부족할 수 있습니다. 그래서 앵글의 두께와 길이를 모두 늘려 제작했고, 결과적으로 원래 있던 난간보다 더 튼튼한 구조로 마무리했습니다.
높이를 1220mm로 잡은 것도 이유가 있습니다. 주택 난간은 바닥 마감면에서 1.2m 이상 높이를 확보하는 것이 일반적인 기준입니다. 실외기를 올리는 자리라고 해서 이 기준이 없어지는 것은 아닙니다. 실외기 거치 기능과 안전난간으로서의 높이 기준을 함께 충족하도록 1220mm로 맞췄습니다.
한 가지 더 남겨 둡니다. 절개해서 갈아 끼우는 방식은 기존 난간과 새 난간이 만나는 자리가 생긴다는 뜻입니다. 그 이음이 헐거우면 실외기 진동이 그대로 전해집니다. 그래서 새로 들어가는 쪽을 기존보다 두껍게 가져가는 것이 맞습니다. 약한 쪽에 맞추면 그 이음부터 흔들립니다.
이 시공에서 자주 나온 질문
베란다 난간을 전부 뜯어야 하나요?
꼭 그렇지는 않습니다. 실외기가 올라갈 구간만 절개하고 그 자리에 실외기용 난간을 제작해 이어 붙이는 방법이 있습니다. 이번 현장도 기존 50mm 베란다 안전난간에서 실외기 설치 구간만 잘라내고 갈아 끼웠습니다. 인테리어 공사가 돌아가는 중이거나 일정이 급할 때 이쪽이 현실적입니다.
난간 높이는 왜 1220mm인가요?
주택 난간은 바닥 마감면에서 1.2m 이상 높이를 확보하는 것이 일반적인 기준입니다. 실외기를 올리는 자리라고 해서 이 기준이 없어지는 것은 아니라서, 실외기 거치 기능과 안전난간으로서의 높이 기준을 함께 충족하도록 1220mm로 맞췄습니다.
시스템에어컨 실외기를 베란다 난간에 그냥 올려도 되나요?
일반 베란다 안전난간은 사람의 추락을 막는 용도라 무거운 실외기를 상시 올려두기에는 적합하지 않은 경우가 많습니다. 특히 5마력급처럼 큰 실외기라면 하중과 진동을 버틸 수 있도록 설계한 전용 난간이나 거치대를 설치하는 편이 안전합니다.
타공 지름과 앙카 규격을 왜 맞춰야 하나요?
세트앙카는 구멍 안에서 벌어지면서 잡는 방식입니다. 구멍이 앙카보다 크면 제대로 벌어지지 않아 헛돌고, 작으면 들어가지 않습니다. 이번 작업에서는 70mm 세트앙카를 쓰기 위해 14mm로 타공했습니다. 난간이 아무리 두꺼워도 여기가 맞지 않으면 고정력이 안 나옵니다.
난간을 새로 달면 기존보다 약해지지 않나요?
오히려 더 튼튼하게 만들 수 있습니다. 이번 작업에서는 기존 난간보다 앵글의 두께와 길이를 늘려 제작했습니다. 절개해서 갈아 끼우는 방식은 기존 난간과 새 난간이 만나는 이음이 생기는데, 약한 쪽에 맞추면 그 이음부터 흔들립니다. 새로 들어가는 쪽을 기존보다 두껍게 가져가는 것이 맞습니다.
실외기용 난간은 규격을 어떻게 정하나요?
실외기의 크기와 무게, 설치 공간, 난간 높이 기준을 함께 고려해서 정합니다. 이번 현장은 가로 1300mm, 폭 600mm, 높이 1220mm로 제작했습니다. 현장과 실외기 기종에 따라 달라지므로 실측 후 제작하는 것이 좋습니다.
인테리어 공사 중인데 하루 안에 끝낼 수 있나요?
난간을 미리 만들어 두면 됩니다. 이번 현장도 실측 후 제작은 미리 해 두고, 현장에서는 기존 난간 절단과 앙카 작업, 신규 난간 설치만 진행해 하루에 마쳤습니다. 다른 공정과 맞물려 있는 현장이면 실측을 일찍 해 두시는 편이 좋습니다.
난간 절개부터 설치까지 얼마나 걸리나요?
현장 작업은 이번처럼 2명이 하루면 됩니다. 다만 그 앞에 실측과 제작 기간이 따로 있습니다. 실외기를 올릴 자리가 베란다 전체와 함께 보이게 한 장, 기존 난간 가까이 한 장, 그리고 설치하실 실외기 기종과 마력을 알려주시면 통화로 먼저 말씀드립니다.
