차에 들이받힌 매립 볼라드 재시공 — 건물 대리석 벽에 체인 걸 아이볼트 체결
차에 들이받혀 못 쓰게 된 매립 볼라드는 기존 자리를 걷어내고 다시 시공할 수 있습니다. 볼라드만 다시 세우는 일이 아니라, 기존 코어 작업이 되어 있던 보도블럭을 제거하고 주변 땅을 파내 공간을 만든 뒤 초속경 그라우트로 단단하게 고정하는 작업입니다. 땅을 파내고 그라우트로 채우는 것은 볼라드가 힘 있게 버틸 수 있도록 하려는 것입니다. 고정하는 동안에는 중간중간 수평계를 대어 볼라드가 일직선으로 세워지도록 맞춥니다. 체인을 걸 자리가 필요하면 건물 벽에 고리를 달 수도 있습니다. 이번 현장은 건물 벽이 대리석이었고, 대리석에 타공하고 앙카 작업을 한 뒤 아이볼트를 체결해 건물 대리석 벽면과 볼라드를 체인으로 이을 수 있게 했습니다. 현장은 상가 보도블럭 주차 구역에 주차 금지용으로 설치된 이동식 매립 볼라드였고, 주차 실수로 차가 들이받으면서 못 쓰게 된 상태였습니다. 현장 실측부터 아이볼트 체결까지 2명이 당일에 마쳤습니다.
| 작업 | 주차장 안전시설 설치·보수 |
|---|---|
| 건물 | 상가 |
| 지역 | 서울 마포구 |
| 걸린 시간 | 당일 |
| 인원 | 2명 |
현장 상황

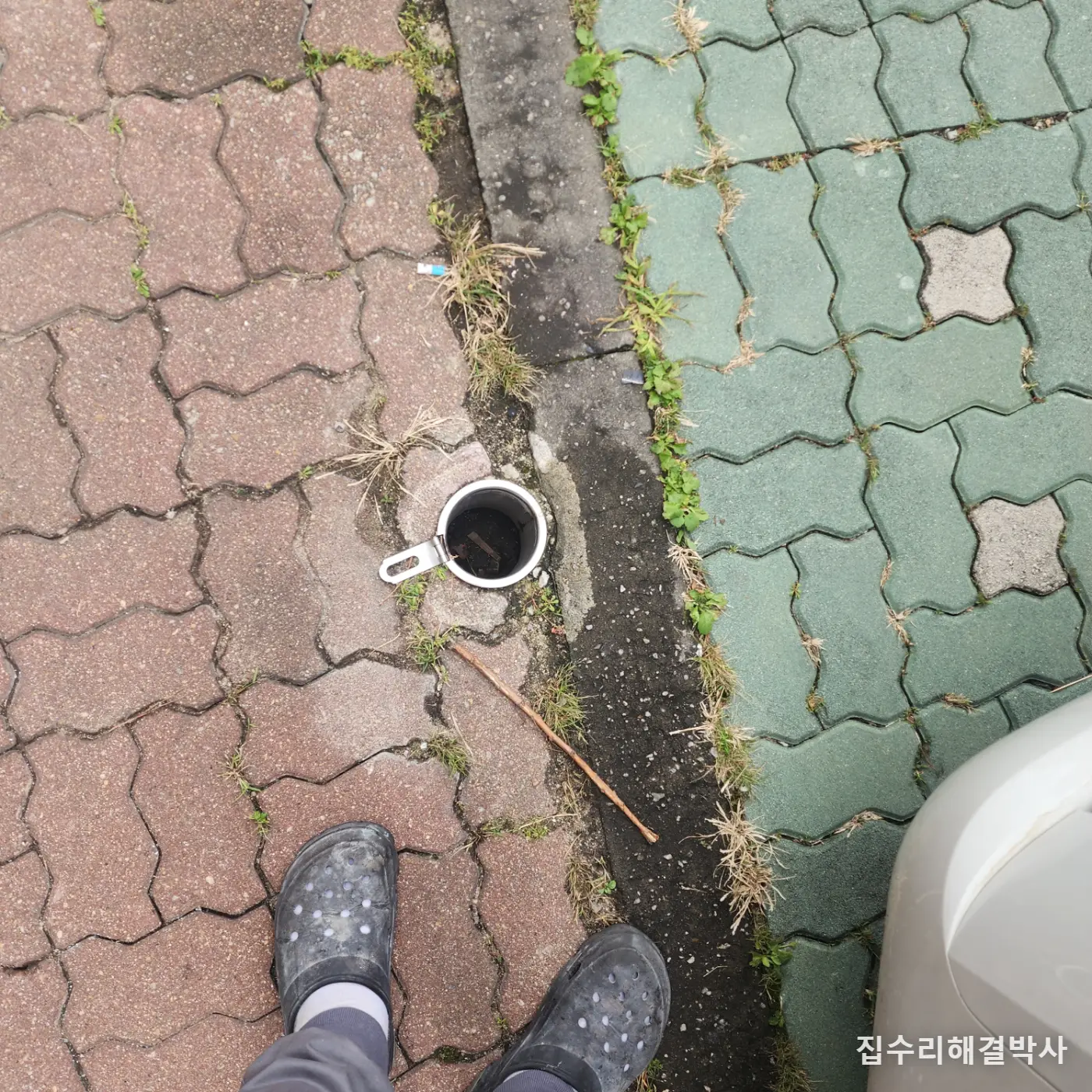

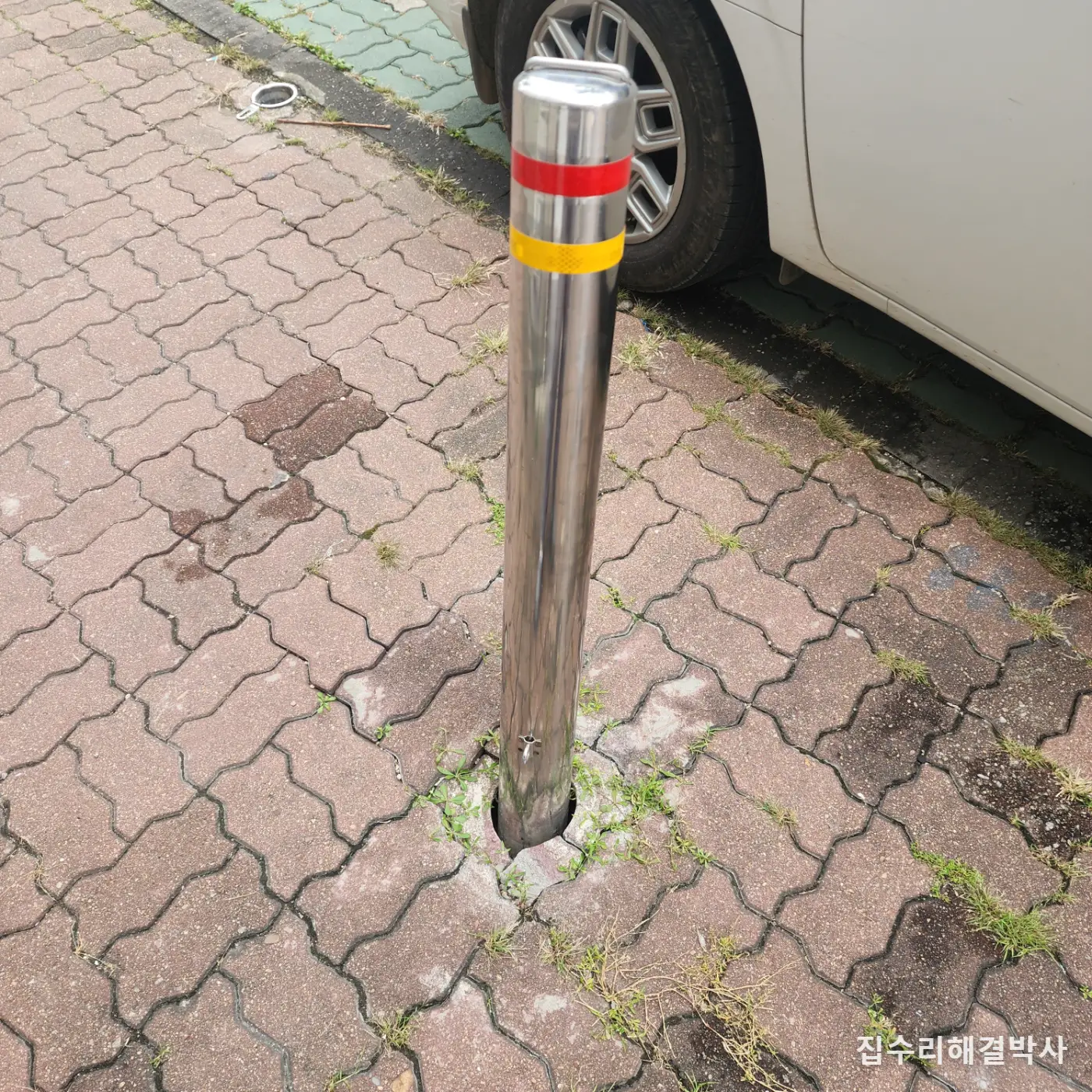

상가 보도블럭 주차 구역 현장입니다. 이 자리에는 주차 금지용 이동식 매립 볼라드가 설치되어 있었습니다.

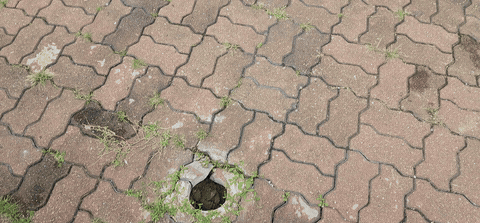

그런데 주차하던 차가 실수로 볼라드를 들이받았고, 볼라드를 쓸 수 없게 된 상태에서 연락을 주셨습니다.
볼라드를 다시 시공하는 것과 함께 한 가지를 더 했습니다. 볼라드 고리와 건물 벽을 체인으로 이을 수 있도록, 건물 벽 대리석에 아이볼트를 다는 작업입니다.
이 공사에서 되고 안 되고를 가르는 것은 볼라드가 박히는 자리입니다. 겉으로 보이는 기둥만 다시 세우는 것이 아니라, 보도블럭 아래를 파내고 초속경 그라우트로 채워 볼라드가 힘 있게 버틸 수 있게 해야 합니다.
시공 사진
작업 과정

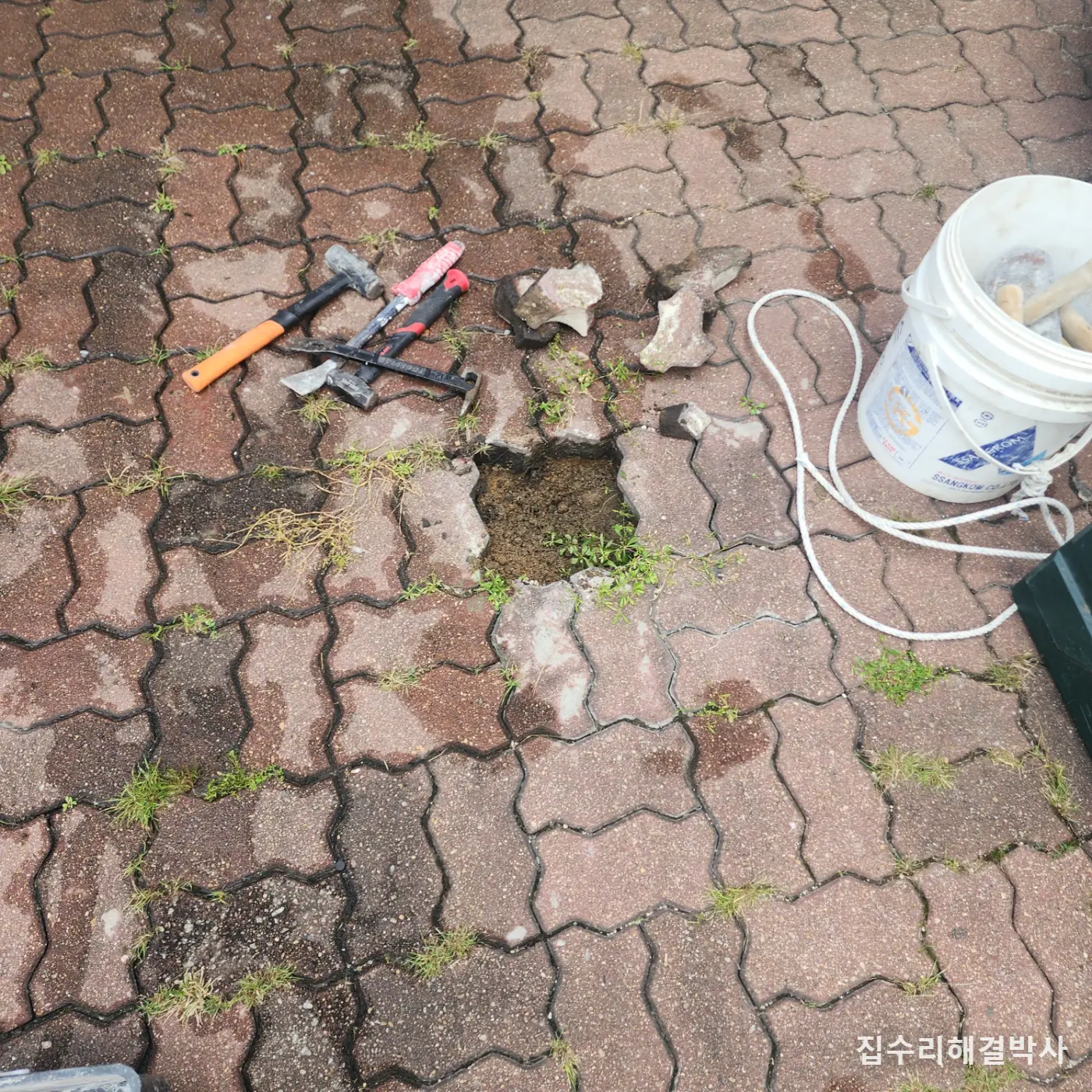

- 현장을 실측한 뒤, 기존 코어 작업이 되어 있던 보도블럭을 제거했습니다. 매립 볼라드가 그 코어 자리에 묻혀 있어서, 보도블럭을 걷어내야 볼라드가 박히는 자리를 다시 손볼 수 있습니다.

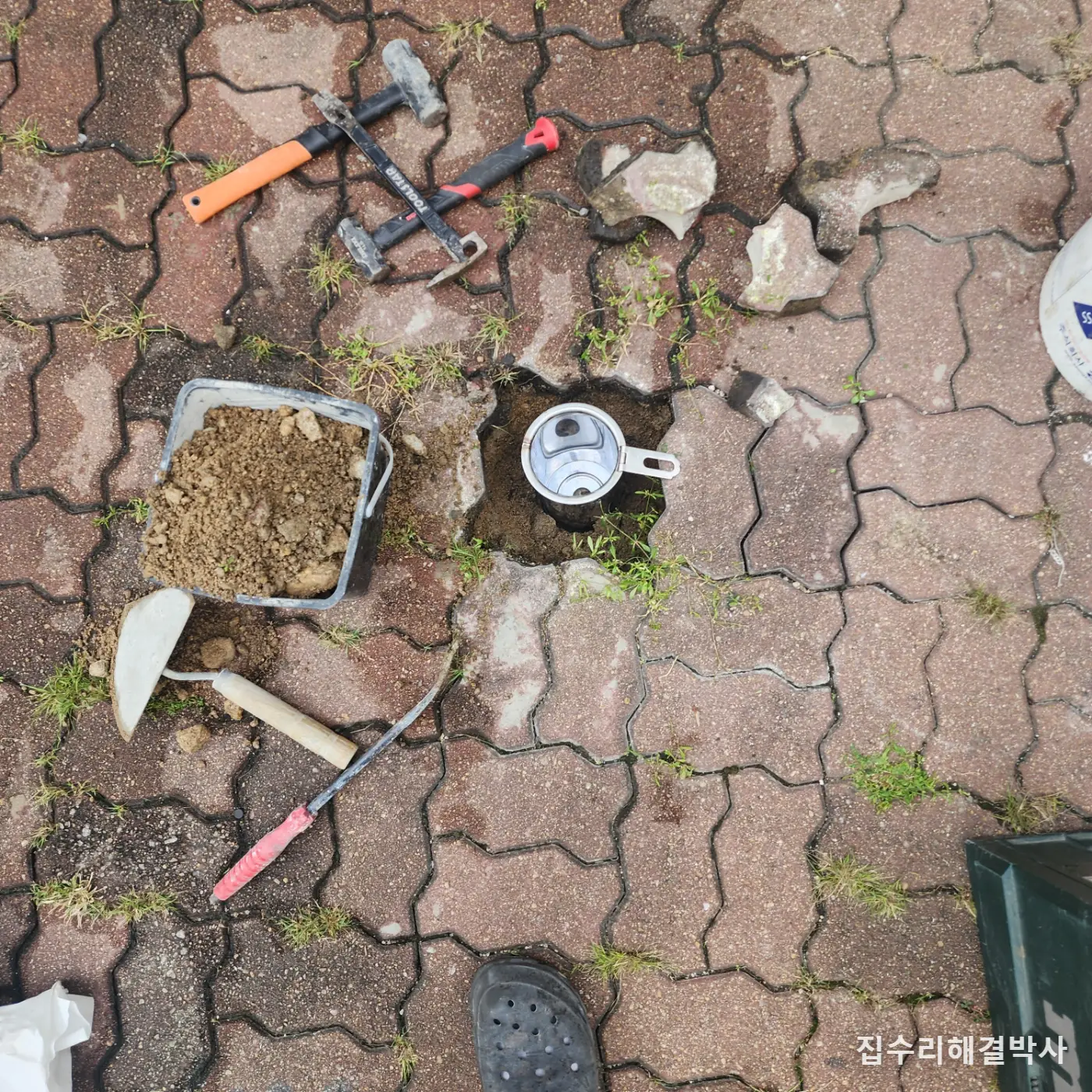

- 주변 땅을 파내어 공간을 만들었습니다. 볼라드 둘레를 초속경 그라우트로 채워 고정하려면 그만큼의 공간이 있어야 합니다.

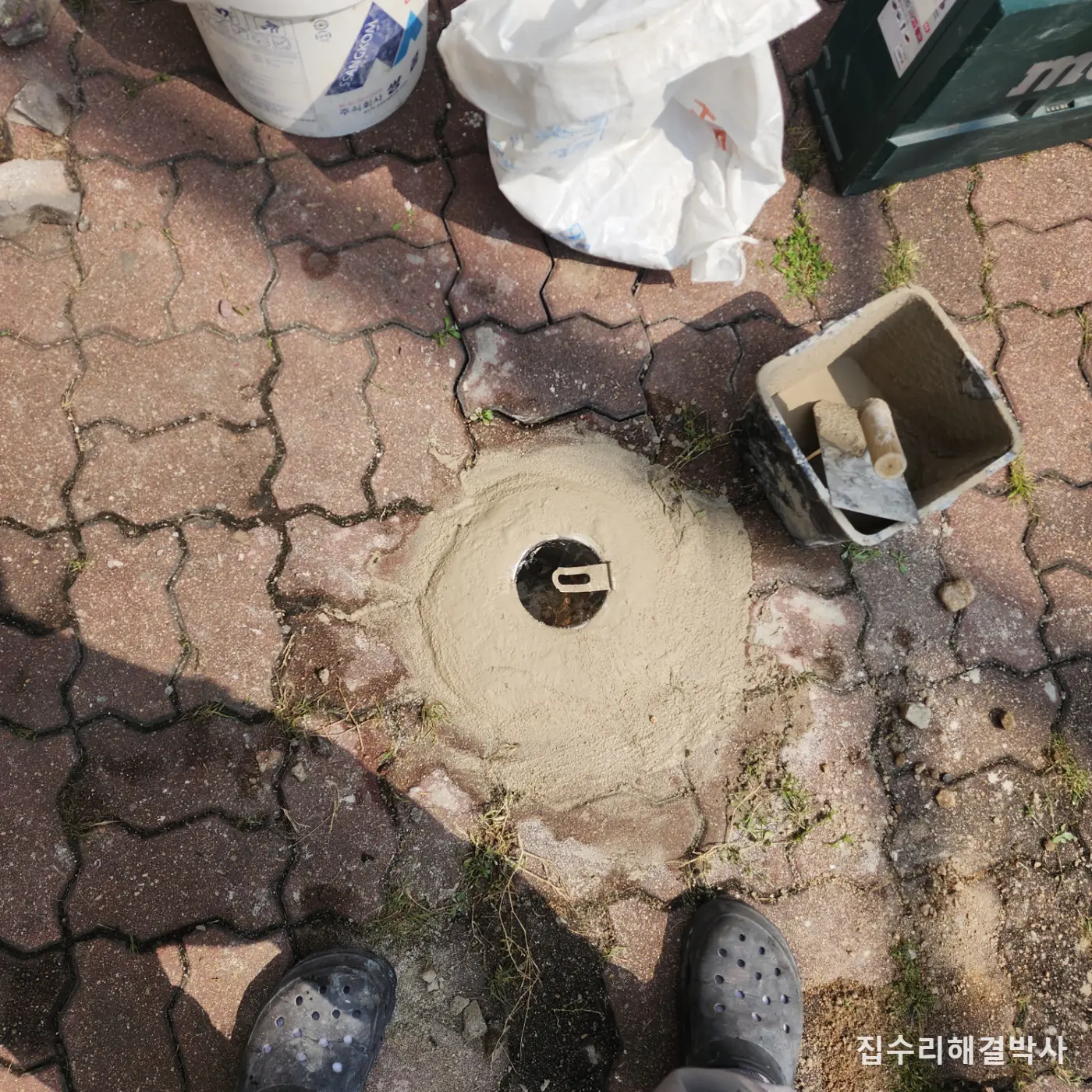

- 초속경 그라우트로 볼라드를 단단하게 고정했습니다. 파낸 공간을 채워 볼라드가 힘 있게 버틸 수 있게 하려는 것입니다.

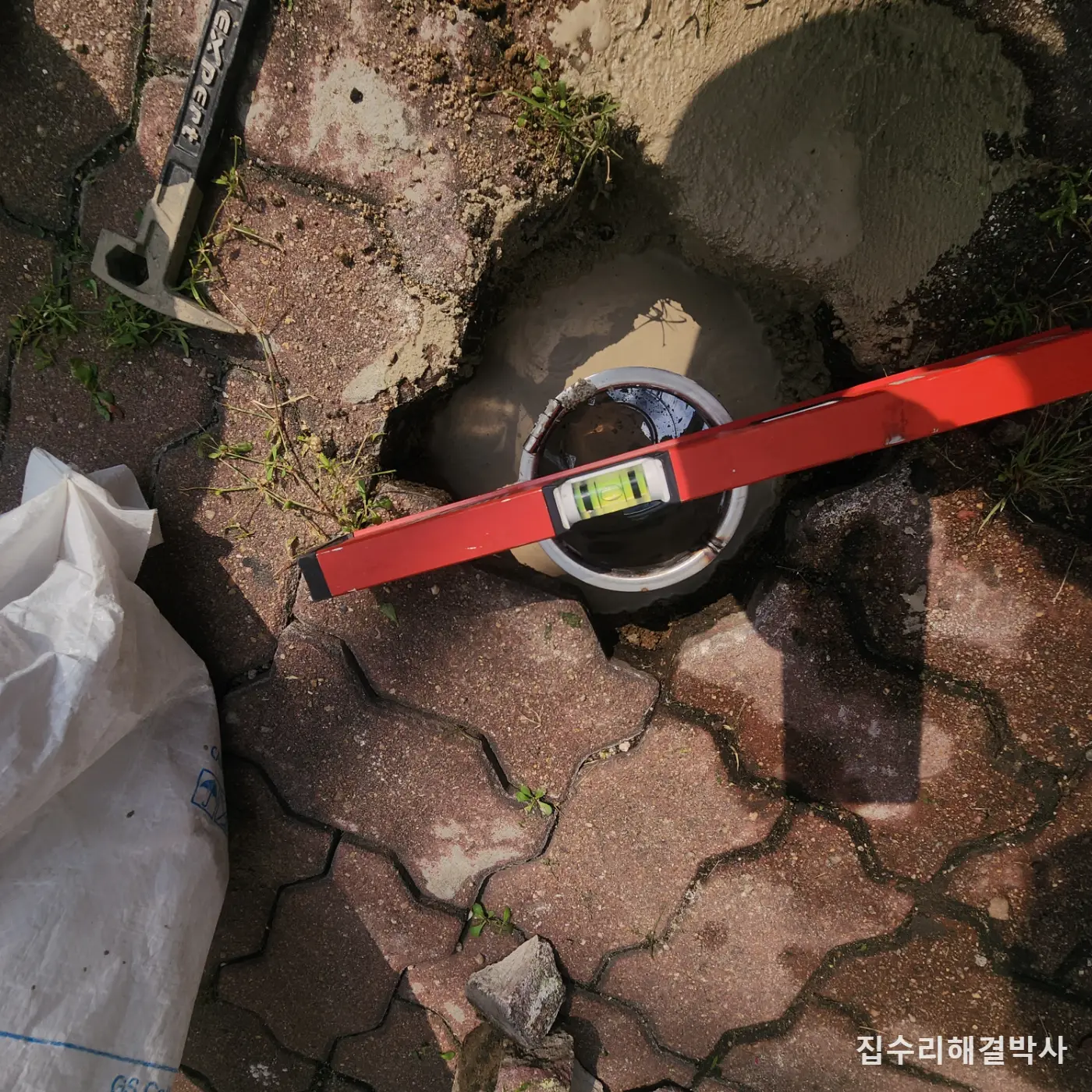

- 고정하는 중간중간 수평계를 댔습니다. 볼라드가 일직선으로 세워지도록, 다 끝난 뒤에 한 번 보는 것이 아니라 작업하는 동안 중간중간 맞췄습니다.
- 건물 벽 대리석에 타공했습니다. 볼라드 고리와 건물 벽을 체인으로 이으려면 벽 쪽에도 체인을 걸 자리가 있어야 합니다.
- 타공한 자리에 앙카 작업을 했습니다. 아이볼트는 이 앙카 작업을 한 자리에 체결하기 때문에, 앙카 작업이 먼저 되어 있어야 합니다.

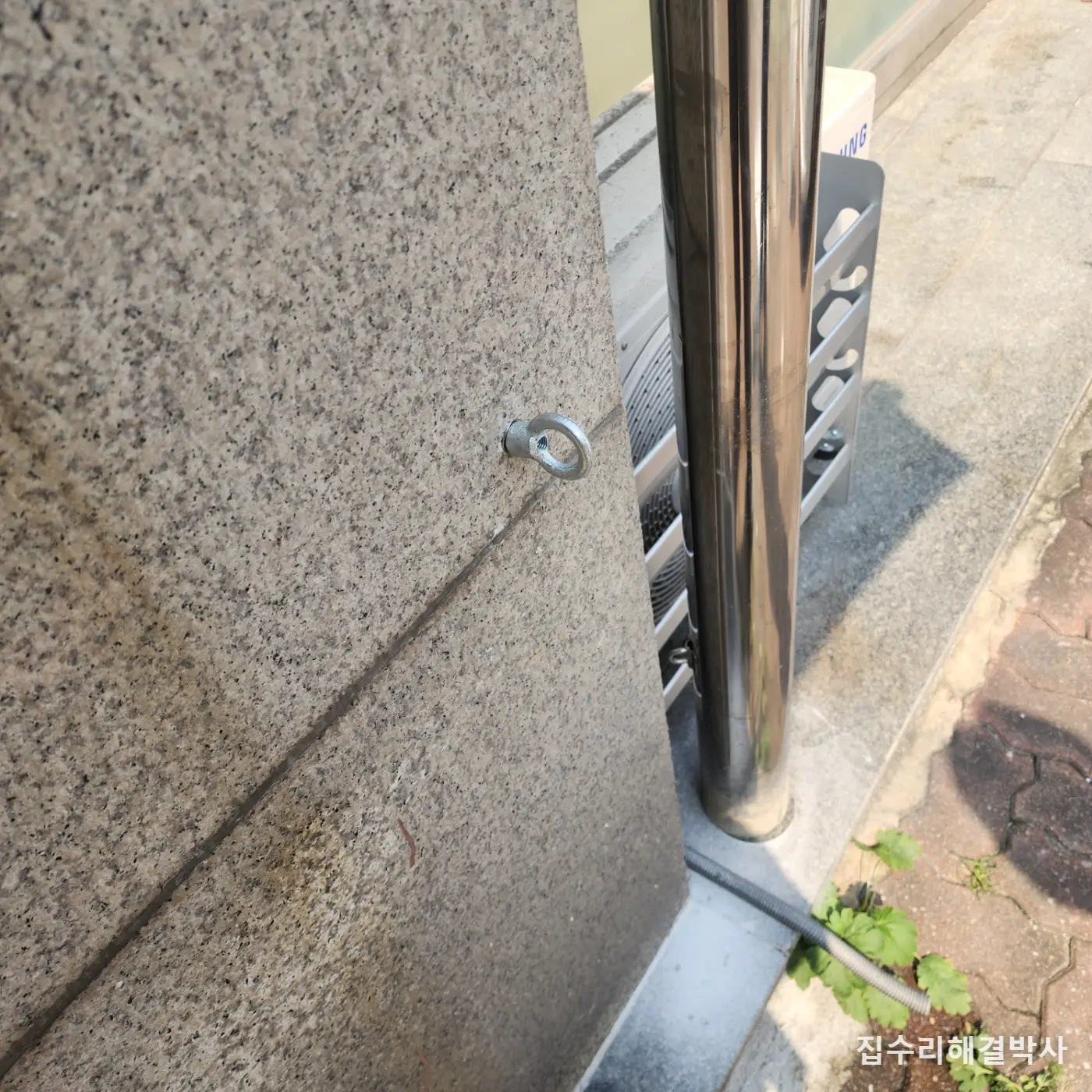

- 아이볼트를 체결했습니다. 아이볼트의 둥근 고리에 체인을 걸면, 건물 대리석 벽면과 볼라드를 체인으로 이을 수 있습니다.
비용이 갈리는 지점
- 걷어낼 보도블럭 범위 — 기존 코어 작업이 되어 있는 자리 주변을 얼마나 제거해야 하는지에 따라 작업량이 달라집니다. 이 범위는 현장을 실측해 봐야 정해집니다.
- 파낼 공간의 크기 — 볼라드가 힘 있게 버틸 공간을 만드는 만큼 땅을 파내야 하고, 그 공간을 채울 초속경 그라우트도 그만큼 늘어납니다.
- 볼라드 개수 — 다시 시공할 볼라드가 몇 개인지에 따라 같은 과정이 그만큼 반복됩니다.
- 체인 걸 자리 — 건물 벽에 아이볼트를 달면 타공과 앙카 작업이 더해집니다.
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리

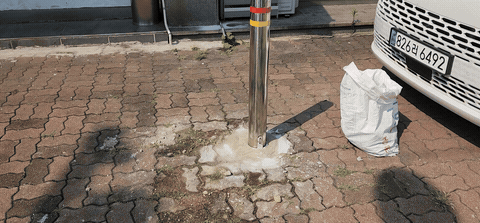

2명이 당일에 마쳤습니다. 기존 코어 자리의 보도블럭을 걷어내고 주변을 파낸 뒤 초속경 그라우트로 매립 볼라드를 다시 고정해 일직선으로 세웠고, 건물 벽 대리석에 아이볼트를 체결해 볼라드와 벽면을 체인으로 이을 수 있게 했습니다.
이 공사에서 결과를 가르는 것은 볼라드가 박히는 자리를 얼마나 단단하게 잡느냐입니다. 보도블럭을 제거하고 주변 땅을 파낸 것도, 그 공간을 초속경 그라우트로 채운 것도 볼라드가 힘 있게 버티게 하려는 일입니다. 여기에 일직선으로 서야 한다는 조건이 붙습니다. 그래서 고정하는 중간중간 수평계를 댔습니다.
눈에 안 보이지만 나중에 문제가 되는 자리는 보도블럭 아래입니다. 겉에 드러난 기둥은 반듯해 보여도, 그 아래를 파내고 그라우트로 채워 단단하게 고정하지 않으면 볼라드가 힘 있게 버티기 어렵습니다. 대리석 벽의 아이볼트도 겉으로는 고리 하나만 보이지만, 그 안에는 타공하고 앙카 작업을 한 자리가 있습니다.
이 시공에서 자주 나온 질문
차에 들이받힌 매립 볼라드, 다시 세울 수 있나요?
됩니다. 이번 현장이 그런 경우였습니다. 주차 실수로 차가 들이받아 못 쓰게 된 이동식 매립 볼라드를, 기존 자리를 걷어내고 다시 시공했습니다. 먼저 현장을 실측하고, 기존 코어 작업이 되어 있는 보도블럭을 제거하는 데서 시작합니다.
보도블럭까지 걷어내야 하나요? 볼라드만 다시 세우면 안 되나요?
이번 현장은 보도블럭을 걷어내고 했습니다. 기존 코어 작업이 되어 있던 보도블럭을 제거하고 주변 땅을 파내 공간을 만든 뒤, 그 자리를 초속경 그라우트로 채워 단단하게 고정했습니다. 볼라드가 힘 있게 버틸 수 있도록 하려는 것입니다. 겉에 보이는 기둥만 다시 세우면 보도블럭 아래는 손대지 못한 채로 남습니다.
어떤 경우에 되고 어떤 경우에 안 되나요?
현장을 실측해 봐야 정해집니다. 기존 코어 자리 주변을 얼마나 걷어내고 파내야 하는지가 실측에서 나옵니다. 체인을 걸 자리도 건물 벽을 봐야 정해집니다. 이번 현장은 건물 벽이 대리석이었고, 타공하고 앙카 작업을 해서 아이볼트를 달 수 있었습니다.
인터넷에서 본 볼라드 설치와 왜 다른가요?
이번 작업은 새로 세우는 일이 아니라, 들이받혀 못 쓰게 된 볼라드를 다시 시공하는 일이었습니다. 그래서 볼라드를 세우기 전에 기존 코어 작업이 되어 있는 보도블럭을 제거하고, 주변 땅을 파내 공간을 만들고, 초속경 그라우트로 고정하는 과정이 먼저 있었습니다. 견적을 비교하실 때는 이 과정이 들어가 있는지 보시면 됩니다.
초속경 그라우트로 고정하는 이유가 뭔가요?
볼라드가 힘 있게 버틸 수 있게 하려는 것입니다. 보도블럭을 제거하고 주변 땅을 파내 만든 공간을 초속경 그라우트로 채워 볼라드를 단단하게 고정했습니다. 고정하는 동안에는 중간중간 수평계를 대어 일직선으로 세워지도록 맞췄습니다.
수평계는 왜 중간중간 대나요?
볼라드가 일직선으로 세워지도록 하려는 것입니다. 이번 현장은 초속경 그라우트로 볼라드를 단단하게 고정하는 동안 수평계를 중간중간 대어 확인했습니다. 고정이 다 끝난 뒤에 한 번만 보는 것이 아니라, 작업하는 동안 맞춰 가며 세웠습니다.
건물 벽 대리석에도 체인을 걸 고리를 달 수 있나요?
됩니다. 이번 현장은 건물 벽 대리석에 타공하고 앙카 작업을 한 뒤 아이볼트를 체결했습니다. 대리석에 바로 아이볼트를 다는 것이 아니라, 타공한 자리에 앙카 작업을 먼저 하고 그 뒤에 체결하는 순서입니다. 아이볼트에 체인을 걸면 볼라드 고리와 건물 대리석 벽면을 이을 수 있습니다.
얼마나 걸리나요?
이번 현장은 2명이 당일에 마쳤습니다. 볼라드 재시공과 건물 대리석 아이볼트 작업을 함께 한 기준입니다. 걷어낼 보도블럭과 파낼 범위는 현장을 실측해 봐야 정해집니다. 현장 사진, 원하시는 작업 내용, 시공 지역 세 가지를 문자로 먼저 보내주시면 됩니다.
