맨홀 옆 보도블럭이 자꾸 내려앉는 이유 — 블럭을 다시 까는 게 아니라 땅속 빈 공간부터 채워야 합니다
우수맨홀 옆 보도블럭이 내려앉는 것은 블럭이 낡아서가 아니라 그 아래가 비어서입니다. 우수맨홀은 빗물이 모여 들어가는 곳이라 비가 올 때마다 주변 땅속으로도 물이 많이 흐릅니다. 그 물이 보도블럭 아래의 흙과 모래를 조금씩 쓸고 나가면 겉의 블럭은 그대로 있어도 속은 비어 갑니다. 그 상태에서 사람이 지나다니고 하중이 반복되면 결국 블럭이 내려앉고, 부분적인 싱크홀로 이어집니다. 그래서 내려앉은 블럭을 들어내고 모래만 보충해 다시 깔면 겉은 평평해져도 아래 빈 공간은 그대로 남아, 얼마 지나지 않아 같은 자리가 또 내려앉습니다. 순서는 아래부터입니다. 싱크홀 내부를 먼저 채워 맨홀과 주변 배관을 받쳐 줄 단단한 바탕을 만든 다음, 그 위에 맨홀을 앉히고 블럭을 깝니다. 채우는 높이도 중요합니다. 너무 낮으면 맨홀이 다시 내려앉고, 너무 높으면 블럭과 단차가 생깁니다. 침하되기 전 원래 높이를 기준으로 채워 올려야 합니다. 이번 현장은 마포 아파트 단지 외부 보도로, 기존 우수맨홀을 철거하고 드러난 싱크홀에 25kg 초속경 그라우트 4포대를 교반해 부어 넣어 원래 높이까지 채운 뒤 새 맨홀로 교체·인상하고, 모래로 단차를 잡아 고무망치로 블럭을 하나씩 채워 넣었습니다. 2명이 하루에 마쳤습니다.
| 작업 | 보도블럭 재시공·배수트렌치 |
|---|---|
| 건물 | 아파트 |
| 지역 | 서울 마포구 |
| 걸린 시간 | 1일 |
| 인원 | 2명 |
현장 상황
서울 마포에 있는 아파트 단지 외부 현장입니다.
단지 외부 보도에 있는 우수맨홀 주변 보도블럭이 내려앉아 우수맨홀 인상 작업을 요청받았습니다.
우수맨홀은 빗물이 빠져나가는 배수 시설이라 보도 곳곳에 설치되어 있습니다. 주변이 침하되면 맨홀과 보도블럭 사이에 단차가 생겨 걸려 넘어지기 쉬운 자리가 됩니다. 아파트 단지처럼 어린이와 어르신 통행이 많은 곳은 특히 그렇습니다.
현장을 확인해 보니 단순히 블럭만 내려앉은 것이 아니었습니다. 빗물에 흙이 쓸려 나가 맨홀 주변 곳곳에 작은 싱크홀이 생긴 상태였습니다. 겉으로 보이는 침하는 작아 보여도 땅속 빈 공간은 더 넓게 퍼져 있는 경우가 많습니다.
시공 사진
작업 과정

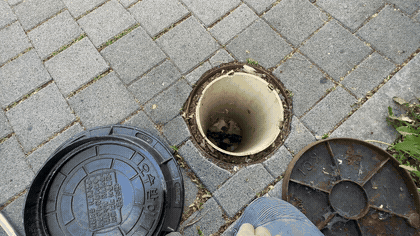

- 기존 우수맨홀을 철거하면서 주변 보도블럭도 함께 걷어냈습니다. 맨홀만 들어내서는 아래 상태를 볼 수 없습니다.

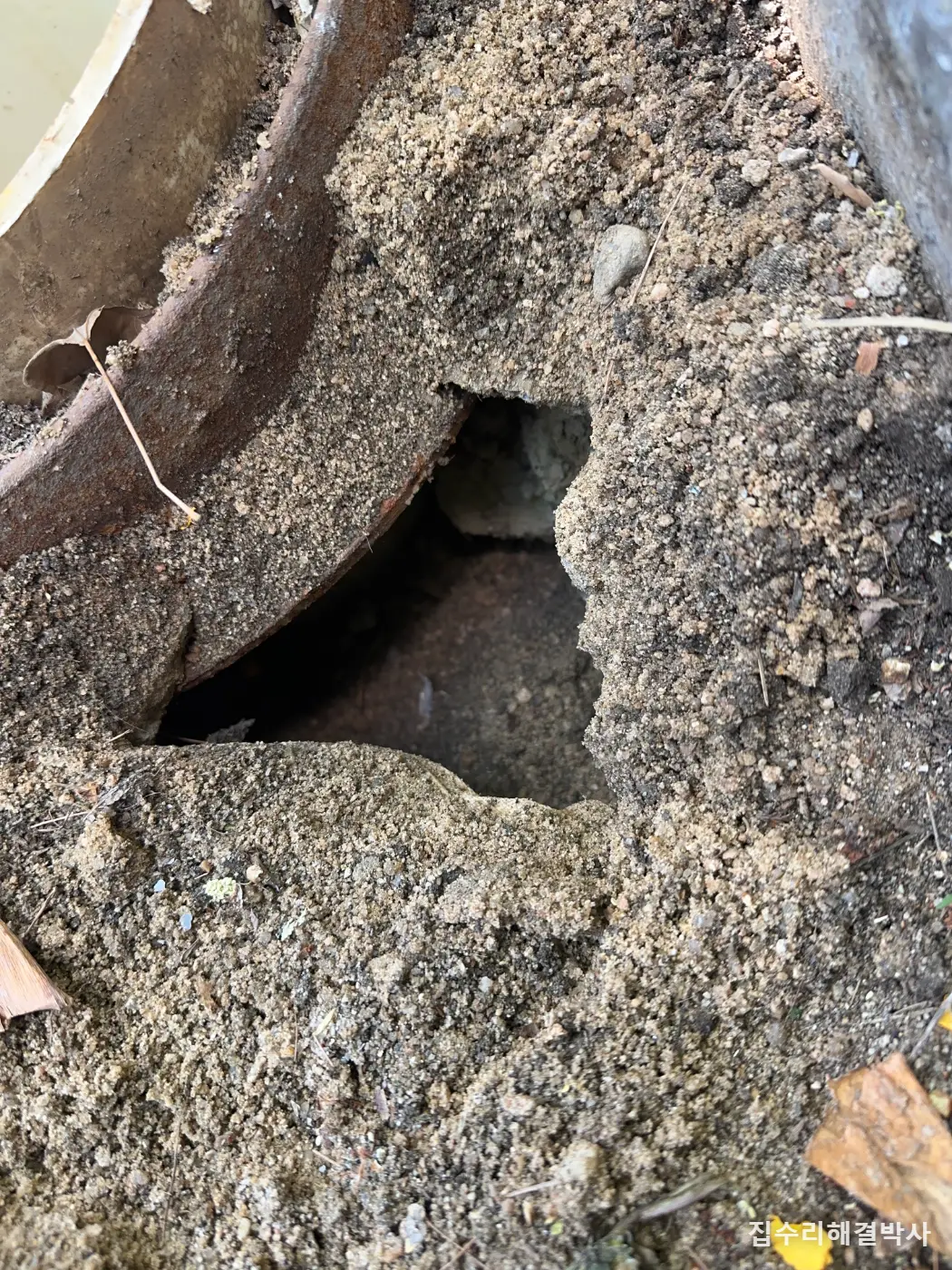

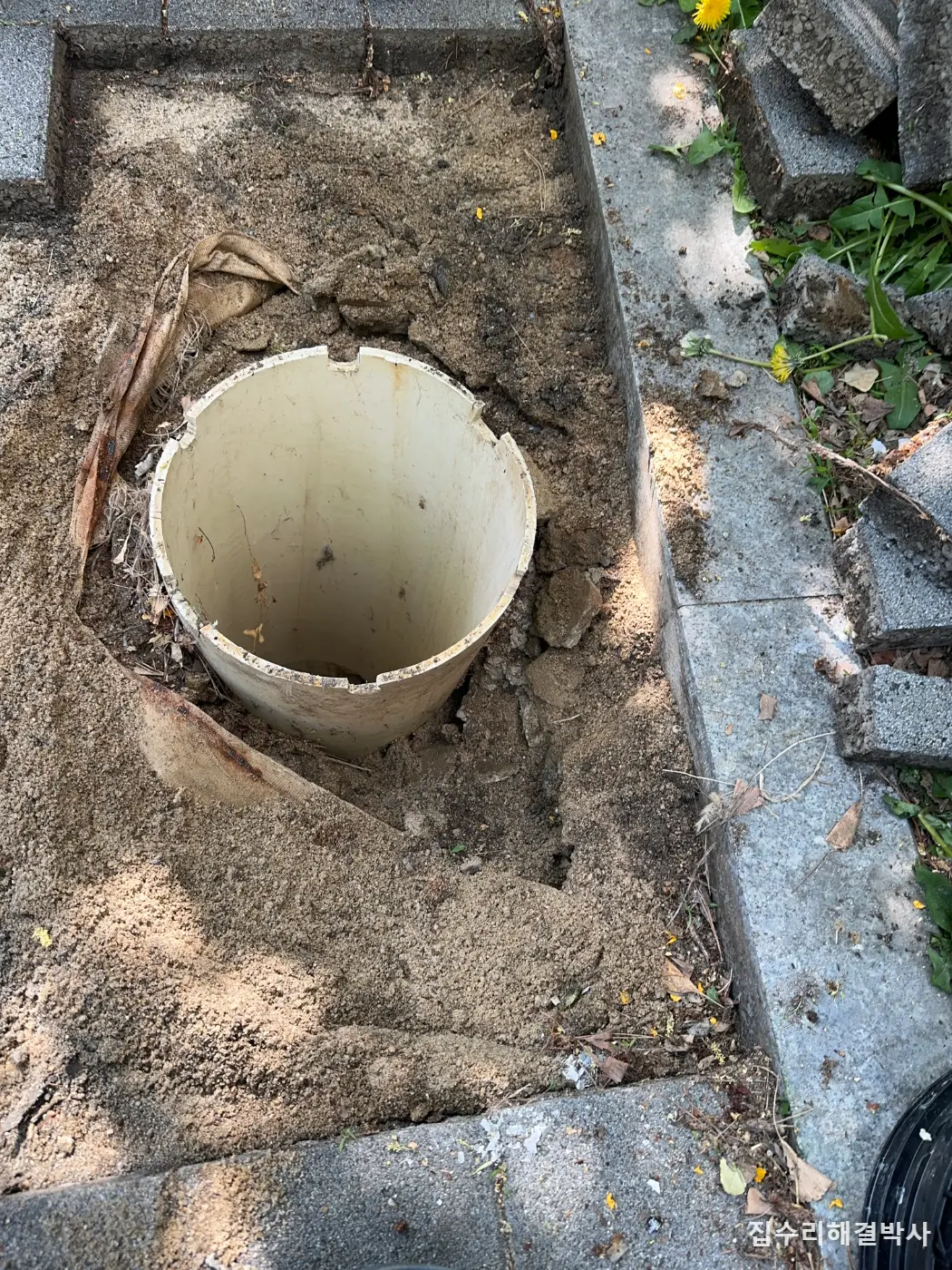

- 빗물로 흙이 쓸려 나간 싱크홀 상태를 확인했습니다. 여기서 채워야 할 범위가 정해집니다.
- 초속경 그라우트를 교반했습니다. 25kg짜리 4포대를 썼습니다. 새 우수맨홀을 충분히 받쳐 줄 수 있어야 하기 때문에 양을 넉넉히 잡았습니다.

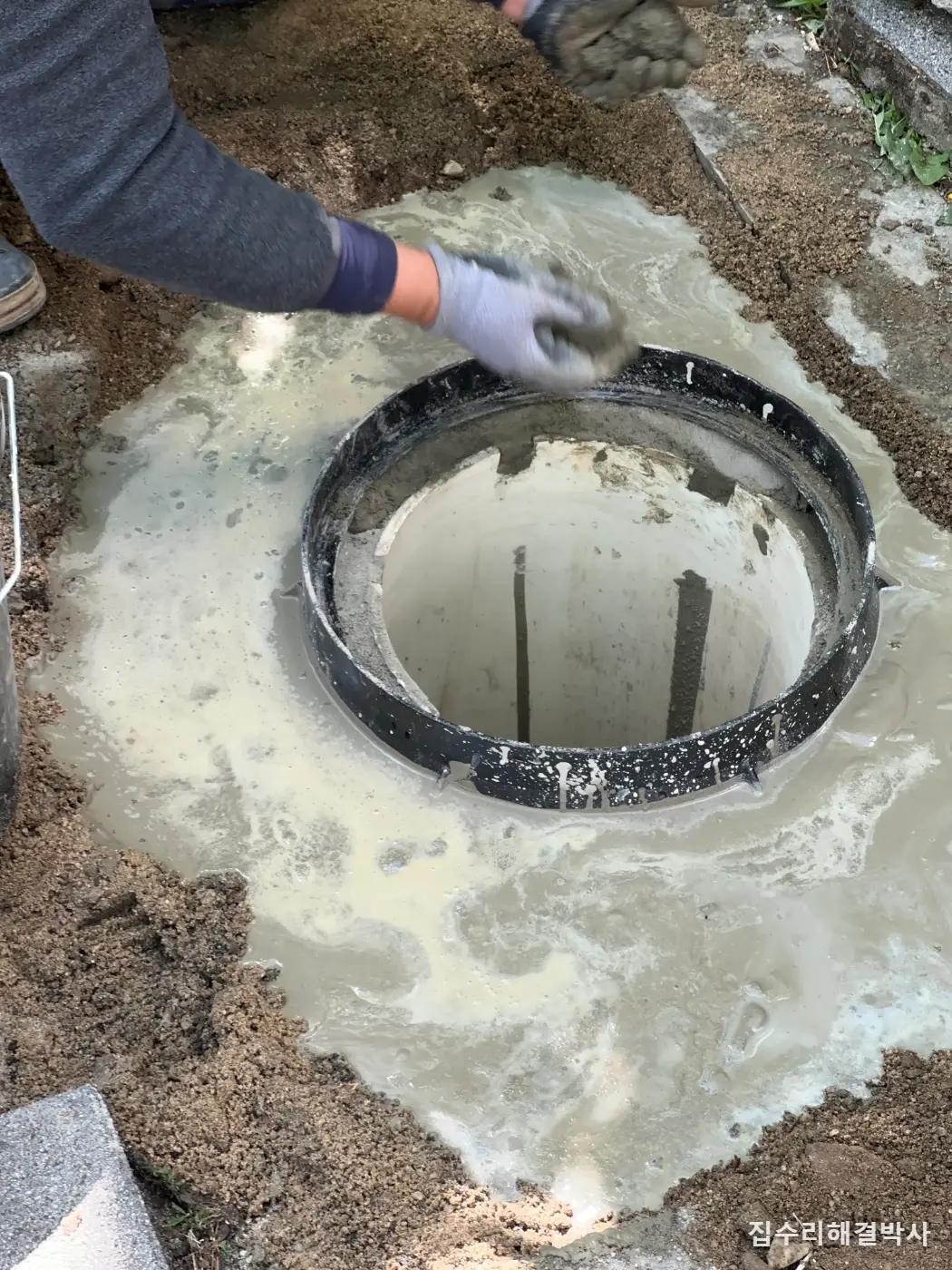

- 싱크홀 내부에 부어 넣고 침하되기 전 원래 높이까지 채워 올렸습니다. 이번 작업에서 가장 신경 쓴 부분이 이 높이입니다. 너무 낮게 채우면 맨홀이 다시 내려앉고, 너무 높게 채우면 보도블럭과 단차가 생깁니다.
- 빠르게 양생시켰습니다. 싱크홀이 모두 채워지면서 새 우수맨홀 뚜껑을 받치는 지지대가 만들어졌고, 주변 PVC 배관까지 함께 받쳐 주는 역할을 하게 됐습니다.

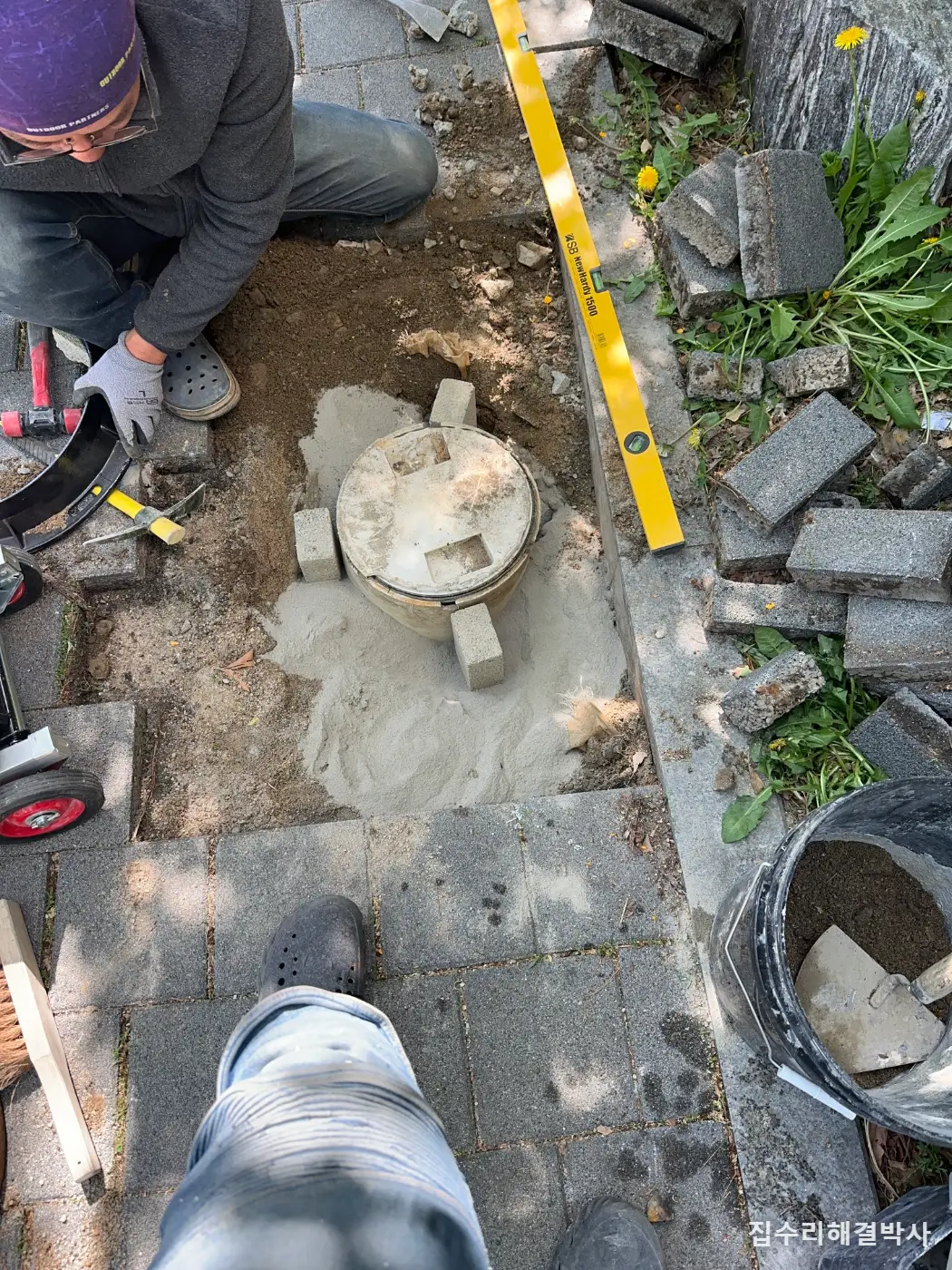

- 새 우수맨홀을 설치하고 인상했습니다. 맨홀은 새것으로 교체했습니다.
- 인상된 높이에 맞춰 모래로 단차를 잡았습니다.

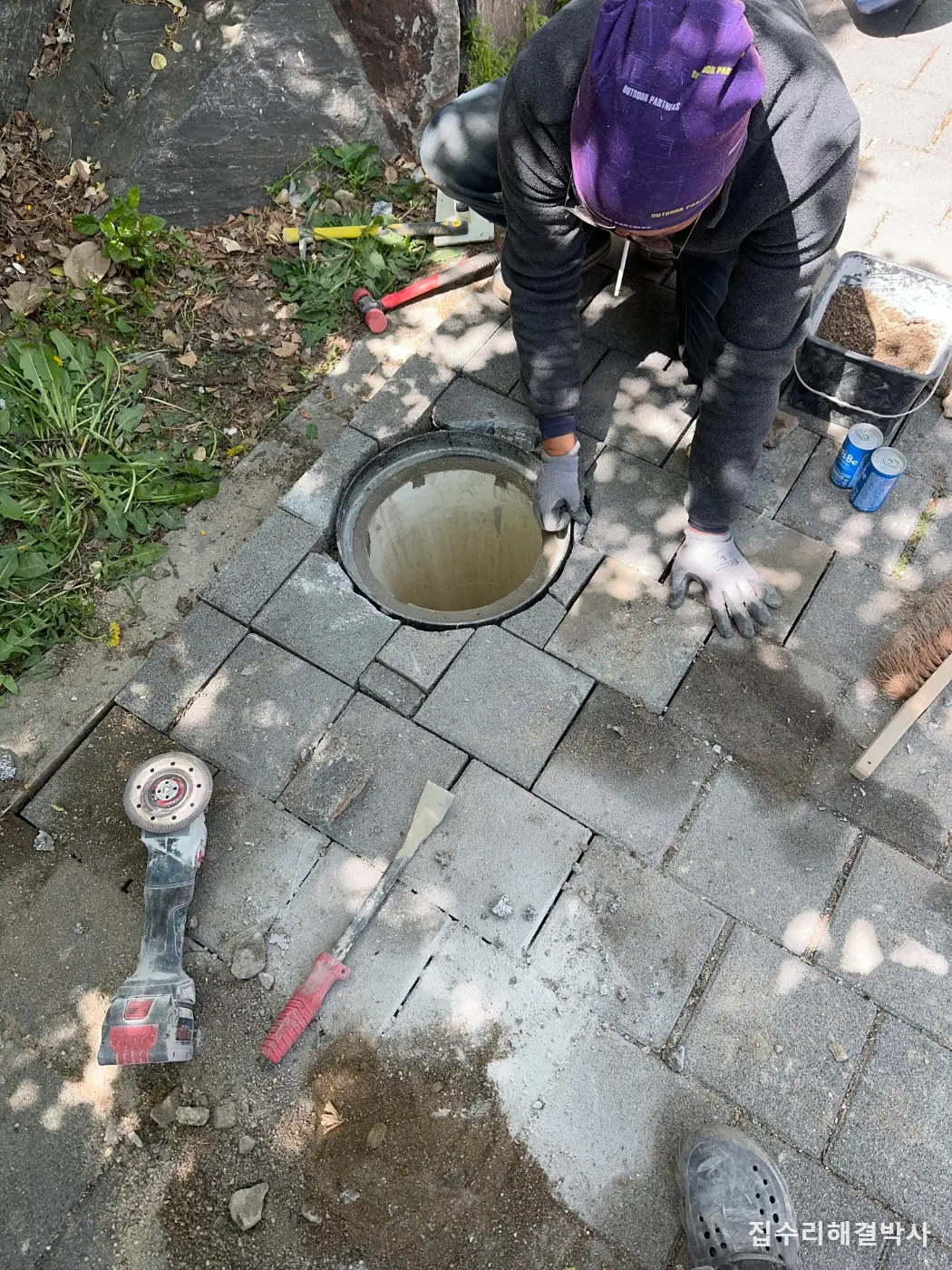

- 고무망치로 보도블럭을 하나씩 채워 넣으며 마무리했습니다.
비용이 갈리는 지점
- 땅속 빈 공간이 얼마나 되는지 — 이 공사에서 가장 크게 갈리는 지점이고, 열어 봐야 압니다. 겉으로 보이는 침하보다 넓은 경우가 대부분입니다.
- 맨홀을 살려 쓰는지 새로 가는지 — 뚜껑과 틀 상태에 따라 갈립니다. 이번 현장은 새것으로 교체했습니다.
- 보도블럭을 다시 까는 면적 — 맨홀 둘레만인지, 내려앉은 구간까지 넓게 가는지에 따라 달라집니다.
- 블럭을 살릴 수 있는지 — 걷어낸 블럭이 깨지지 않았으면 그대로 다시 씁니다. 깨졌거나 단종된 모양이면 맞는 것을 구해야 합니다.
- 통행을 막을 수 있는 시간 — 단지 보도나 상가 앞처럼 오래 막을 수 없는 자리는 빨리 굳는 자재를 써야 합니다.
- 주변에 무엇이 지나가는지 — 맨홀 옆으로 배관이 지나가면 건드리지 않게 작업해야 하고, 그 배관까지 받쳐 줘야 하는 경우도 있습니다.
같은 공종이라도 현장 조건에 따라 범위가 달라집니다. 사진을 보내주시면 통화로 먼저 말씀드립니다.
마무리

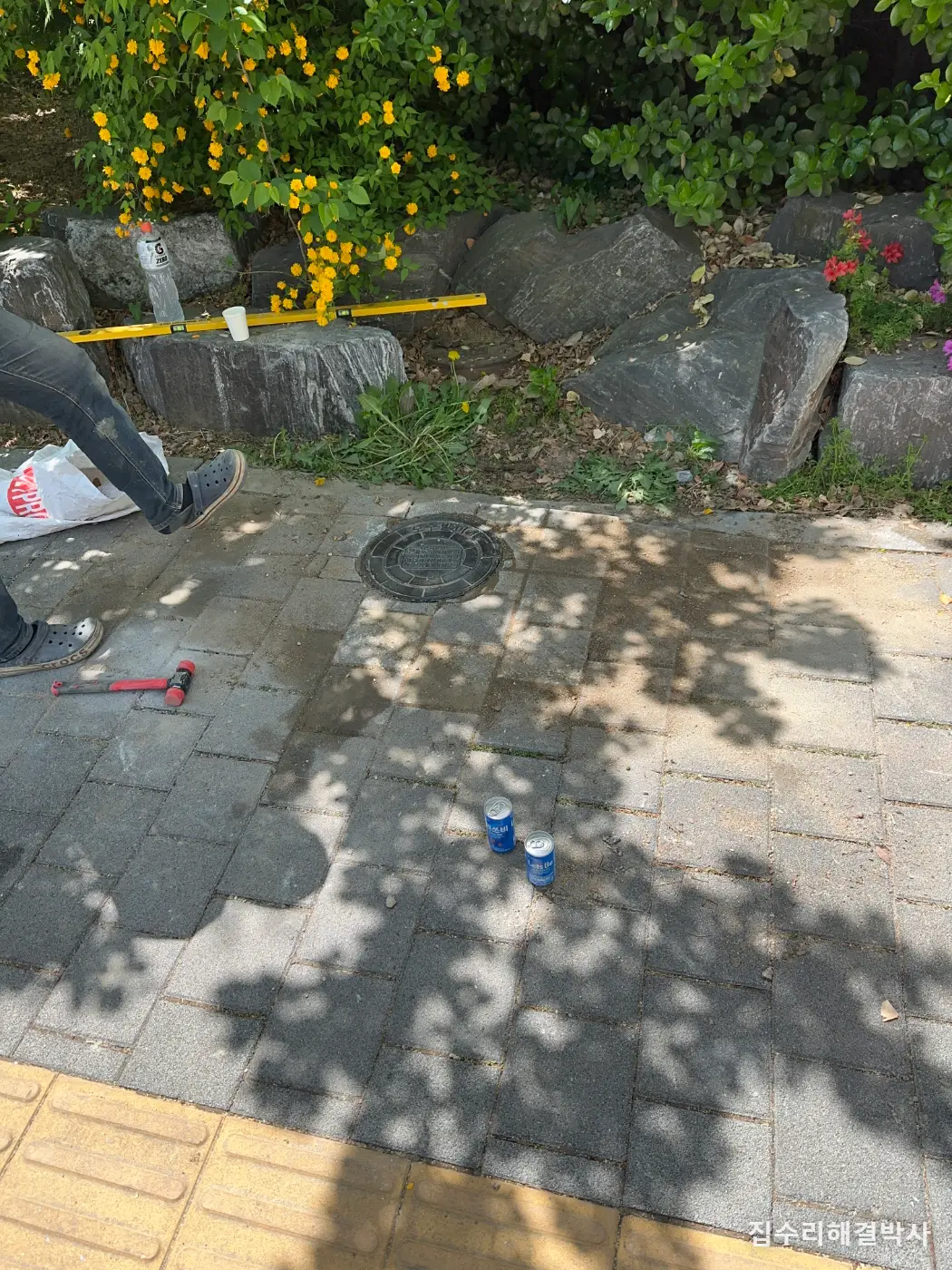

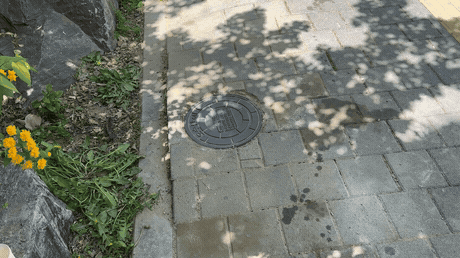

2명이 하루에 마쳤습니다. 맨홀 철거부터 싱크홀 채움, 새 맨홀 교체와 인상, 보도블럭 재시공까지 끝냈습니다.
이 공사에서 결과를 가르는 것은 그라우트를 부어 올린 높이입니다. 낮으면 맨홀이 다시 내려앉고, 높으면 블럭과 단차가 남습니다. 단차를 없애려고 하는 일인데 단차를 만들어 놓으면 안 됩니다. 그래서 침하되기 전 원래 높이를 기준으로 잡아 채워 올렸고, 그 위로 모래와 블럭이 평평하게 이어지게 맞췄습니다.
그리고 이 자리에서 꼭 말씀드리고 싶은 것이 있습니다. 내려앉은 보도블럭을 보면 블럭을 다시 까는 일로 보입니다. 실제로 그렇게 처리하는 경우도 많습니다. 그런데 블럭을 들어내고 모래만 보충해서 다시 깔면 겉은 평평해져도 아래의 빈 공간은 그대로 남습니다. 비가 오면 그 빈 공간으로 다시 물이 흐르고 흙이 더 쓸려 나갑니다. 그러면 얼마 지나지 않아 같은 자리가 또 내려앉습니다. 겉을 고친 것이지 원인을 고친 것이 아니기 때문입니다.
빈 공간을 그대로 두면 침하 범위도 점점 넓어집니다. 맨홀 주변 배관도 받쳐 주는 흙이 없어지면 처지거나 손상될 수 있습니다. 어차피 손을 대야 할 자리라면 범위가 작을 때 아래까지 잡아 두는 편이 낫습니다.
그라우트를 쓴 것도 이유가 있습니다. 하나는 빨리 굳기 때문입니다. 보행자가 다니는 단지 보도는 작업 구간을 오래 막아 둘 수 없어, 하루 안에 마무리하고 통행을 다시 열어야 합니다. 다른 하나는 액상으로 부어 넣기 때문입니다. 싱크홀 속은 모양이 불규칙합니다. 어디가 얼마나 비었는지 눈으로 다 볼 수 없는 자리라, 부어서 스스로 채워지게 하는 방식이 맞습니다.
이 시공에서 자주 나온 질문
맨홀 주변 보도블럭은 왜 자꾸 내려앉나요?
빗물이 맨홀 주변 땅속으로 흐르면서 블럭 아래의 흙과 모래를 쓸고 나가기 때문입니다. 겉의 블럭은 그대로 있어도 속은 비어 갑니다. 속이 빈 상태에서 하중이 반복되면 블럭이 내려앉고 싱크홀로 이어질 수 있습니다.
내려앉은 보도블럭만 다시 깔면 안 되나요?
아래의 빈 공간을 채우지 않고 블럭만 다시 깔면 같은 자리가 또 내려앉습니다. 겉은 평평해져도 비가 오면 그 빈 공간으로 다시 물이 흐르고 흙이 더 쓸려 나갑니다. 싱크홀 내부를 먼저 채워 단단한 바탕을 만든 뒤 블럭을 시공해야 합니다.
초속경 그라우트는 왜 쓰나요?
두 가지 이유가 있습니다. 일반 시멘트보다 빠르게 굳어 작업 당일 마무리가 가능하고, 액상으로 부어 넣을 수 있어 싱크홀 속의 불규칙한 빈 공간까지 채우기 좋습니다. 통행이 많은 아파트 단지 보도처럼 오래 막아 둘 수 없는 자리에 맞습니다.
그라우트는 얼마나 필요한가요?
싱크홀 크기와 맨홀 규격에 따라 다릅니다. 이번 현장은 새 우수맨홀을 받쳐 줄 수 있도록 25kg 초속경 그라우트 4포대를 사용했습니다. 열어 보기 전에는 양을 정확히 말씀드리기 어렵습니다.
채우는 높이는 어떻게 정하나요?
침하되기 전 원래 높이를 기준으로 잡습니다. 너무 낮게 채우면 맨홀이 다시 내려앉고, 너무 높게 채우면 보도블럭과 단차가 생깁니다. 단차를 없애려고 하는 작업이라 이 높이가 어긋나면 결과가 어긋납니다.
맨홀은 꼭 새것으로 갈아야 하나요?
뚜껑과 틀 상태에 따라 다릅니다. 멀쩡하면 떼어 두었다가 인상한 높이에 맞춰 다시 앉히면 되고, 틀이 상했거나 흔들리면 새것으로 가는 편이 낫습니다. 이번 현장은 새 우수맨홀로 교체했습니다.
그냥 두면 어떻게 되나요?
맨홀과 보도블럭 사이 단차에 걸려 넘어지기 쉽습니다. 어린이와 어르신 통행이 많은 단지라면 특히 그렇습니다. 그리고 빈 공간이 남아 있으면 비가 올 때마다 흙이 더 쓸려 나가 침하 범위가 넓어지고, 받쳐 주는 흙이 없어진 맨홀 주변 배관도 처지거나 손상될 수 있습니다. 범위가 작을 때 잡는 편이 낫습니다.
우수맨홀 인상 작업은 얼마나 걸리나요?
이번 현장은 기존 맨홀 철거, 싱크홀 채움, 새 우수맨홀 교체와 보도블럭 재시공까지 2명이 하루에 마쳤습니다. 침하 범위와 싱크홀 크기, 보도블럭을 다시 까는 면적에 따라 달라집니다. 내려앉은 자리가 보도 전체와 함께 보이게 멀리서 한 장, 맨홀과 블럭 사이 단차가 보이게 가까이 한 장 찍어 보내주시면 통화로 먼저 말씀드립니다.
이 시공, 영상과 블로그에서 더 보기
증상이 비슷해 보여도 현장 조건에 따라 원인이 다를 수 있습니다. 궁금한 점은 010-7776-1577 로 연락 주시면 됩니다.
